针型阀
更新：2022/8/1 16:07:44 点击：
- 品牌： 工开阀门
- 型号： J11W-40P-64P-160P-320P
产品介绍
J11W-40P-64P-160P-320P针型阀
是由螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。
J11W-40P-64P-160P-320P针型阀特点：
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检难及试验标准: JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+574℃
7. 适用介质:水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
J11W-40P-64P-160P-320P针型阀性能：
|
型号 |
公称压力（MPa）Nominal pressure |
试验压力（MPa）Test pressure |
工作压力（MPa）Working pressure |
工作温度（℃）Working temperature |
适用介质 |
||
|
壳体 |
密封（液） |
密封（气） |
|||||
|
J11W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P＜540℃ |
液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
|
J11W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J11W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C＜425℃ |
|
|
J11W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
J11W-40P-64P-160P-320P针型阀零部件材料表：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
3 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) |
|
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
带帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |

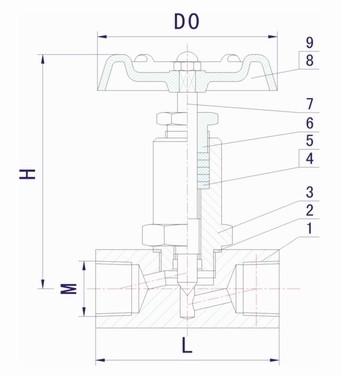

J11W-40P-64P-160P-320P针型阀结构：（图）
J11W-40P-64P-160P-320P针型阀外观尺寸：
|
型号 |
公称通径 DN |
M |
H |
L |
D0 |
|
J13W-40P-64P|160P|320P |
DN6 |
G1/4 |
85 |
58 |
60 |
|
J13W-40P-64P|160P|320P |
DN10 |
G3/8 |
87 |
58 |
60 |
|
J13W-40P-64P|160P|320P |
DN15 |
G1/2 |
87 |
60 |
65（70） |
|
J13W-40P-64P|160P|320P |
DN20 |
G3/4 |
100 |
70 |
70（80） |
|
J13W-40P-64P|160P|320P |
DN25 |
ZG1 |
110 |
78 |
80（100） |
|
J13W-40P-64P|160P|320P |
DN32 |
G1-1/4 |
130 |
102 |
100（110） |
J11W-40P-64P-160P-320P针型阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
