止回阀 不锈钢止回阀
更新：2022/8/19 9:50:02 点击：
- 品牌： 工开阀门
- 型号： H41H、H41W
产品介绍
H41H、H41W不锈钢升降式止回阀
适用于公称压力PN1.6～10.0MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
H41H、H41W不锈钢升降式止回阀特点：
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
H41H、H41W不锈钢升降式止回阀技术参数：
|
公称压力 |
壳体材料 |
试验压力(Mpa) |
||||
|
PN（MPa） |
304 |
ZGCr5Mo(C5) |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
强度试验 |
液体密封 |
|
1.6 |
H41H-16P |
H41Y-16I |
H41W-16P |
H41W-16R |
2.4 |
1.8 |
|
2.5 |
H41H-25P |
H41Y-25I |
H41W-25P |
H41W-25R |
3.8 |
2.8 |
|
4.0 |
H41H-40P |
H41Y-40I |
H41W-40P |
H41W-40R |
6.0 |
4.4 |
|
6.4 |
H41H-64P |
H41Y-64I |
H41W-64P |
H41W-64R |
9.6 |
7.1 |
|
10.0 |
H41H-100P |
H41Y-100I |
H41W-100P |
H41W-100R |
15.0 |
11.0 |
|
适用温度 |
-40-200℃ |
≤550℃ |
-40-200℃ |
-40-200℃ |
超出温度范围，请订货时注明 |
|
|
适用介质 |
水、蒸气、油品、硝酸等 |
硝酸等 |
醋酸等 |
|||
H41H、H41W不锈钢升降式止回阀零部件材料表：
|
零件名称 |
材料牌名 |
|||
|
阀体 |
304 |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀盖 |
304 |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀瓣 |
304 |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
垫片 |
石墨缠绕垫片 |
石墨缠绕垫片 |
聚四氟乙稀缠绕垫片 |
聚四氟乙稀缠绕垫片 |

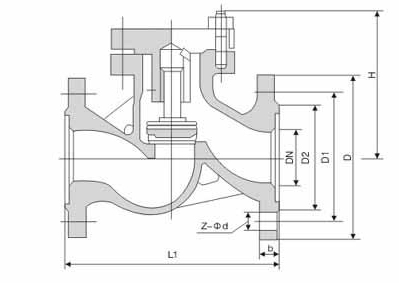

H41H、H41W不锈钢升降式止回阀结构：（图）
H41H、H41W不锈钢升降式止回阀外观尺寸：
|
型号 |
公称通径 |
尺寸(mm) |
|||||||
|
DN(mm) |
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H |
|
|
H41H-16C |
15 |
130 |
95 |
65 |
45 |
|
14 |
4-14 |
77 |
|
20 |
150 |
105 |
75 |
55 |
|
14 |
4-14 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
|
14 |
4-14 |
85 |
|
|
32 |
180 |
135 |
100 |
75 |
|
16 |
4-18 |
95 |
|
|
40 |
200 |
145 |
110 |
85 |
|
16 |
4-18 |
105 |
|
|
50 |
230 |
160 |
125 |
100 |
|
16 |
4-18 |
120 |
|
|
65 |
290 |
180 |
145 |
120 |
|
18 |
8-18 |
130 |
|
|
80 |
310 |
195 |
160 |
135 |
|
20 |
8-18 |
140 |
|
|
100 |
350 |
215 |
180 |
155 |
|
20 |
8-18 |
155 |
|
|
125 |
400 |
245 |
210 |
185 |
|
22 |
8-18 |
180 |
|
|
150 |
480 |
280 |
240 |
210 |
|
24 |
8-23 |
215 |
|
|
200 |
600 |
335 |
295 |
265 |
|
26 |
12-23 |
260 |
|
|
250 |
730 |
405 |
355 |
320 |
|
30 |
12-25 |
315 |
|
H41H、H41W不锈钢升降式止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
