减压阀天然气减压阀

更新：2022/9/16 15:53:25 点击：

品牌：工开阀门
型号： YK42F

产品介绍

YK42F天然气减压阀

介质走向由上进下出，当调节出口压力时，顺时针旋转调节螺栓迫使活塞向下移动，打开主阀，改变节流面积，造成压力损失，实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡，当压力和流量变化时，使主阀节流面积始终保持相应位置，由于本阀采用卸荷机构，减小了进口压力面积，从而减小了阀门出口压力偏差，提高了减压阀的稳压精度。该阀用于工作温度-10~150℃的天然气和空气，燃气，非腐蚀性液体管路上，在高层建筑的冷热供水和消防供水的系统中，可取代常规分区水管，这样可以简化的节省系统的设备，降低工程造价，也可在各类压机设备的冷却系统中起着减压、稳压作用，的确是用户理想的产品。

YK42F天然气减压阀特点：

本阀门通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。

使用寿命长，不存在膜片损坏的问题。

耐高压，出口压力高时，薄膜片高不行了，而活塞可适应很高的出口压力。

YK42F天然气减压阀性能：

公称压力 PN	试验压力 PS	进口压力 P1	出口压力 P2	压差 △P	背压 PB	压力特性 △P2P1	流量特性 △P2G2
1.6	2.4	＜1.6	0.1~1.0	0.2	≤0.15	P2×10％	P2×20％
2.5	3.75	＜2.5	0.3~1.6	0.2	≤0.25	P2×10％	P2×20％
4.0	6.0	＜4.0	0.3~2.5	0.2	≤0.25	P2×10％	P2×20％
6.4	9.6	＜6.4	0.5~3.0	0.25	≤0.4	P2×12％	P2×25％

YK42F天然气减压阀零部件材料表：

零件名称	零件材料
阀体阀盖底盖	WCB/FCB*
阀座阀盘	2Cr13/304*
缸套	2Cr13/25(镀硬铬)/304*
活塞	2Cr13/铜合金/铜合金*
活塞环	合金铸铁/对位聚苯*
导阀座导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫(X/F型号)	橡胶/聚四氟乙稀
导阀体导阀盖	25/304*

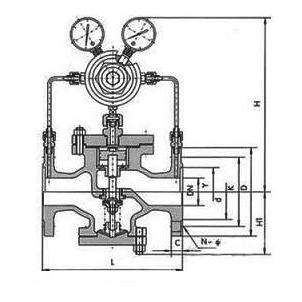

YK42F天然气减压阀：（图）

YK42F天然气减压阀外观尺寸：

公称通径DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465
