止回阀 电站止回阀
更新：2022/8/31 15:35:03 点击：
- 品牌： 工开阀门
- 型号： H61H
产品介绍
H61H H61Y-250 320焊接式电站止回阀
公称压力PN20.0～32.0Mpa，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。
H61H H61Y-250 320焊接式电站止回阀特点：
1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型
2.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好
3.支管两端为对焊连接，适应不同的接管要求
4.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
5.高温耐压部件采用 耐热合金钢制造,安全可靠,性能稳定,使用寿命长
H61H H61Y-250 320焊接式电站止回阀性能：
|
公称压力 |
试验压力（MPa） |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
|||||||
|
壳体强度（水） |
密封（水） |
密封（气） |
P54 |
P55 |
P57 |
WCB |
WC1 |
C5 |
WC6 |
|
|
|
10.0 |
15 |
11 |
0.5-0.7 |
- |
- |
- |
≤425 |
≤450 |
≤550 |
≤540 |
水、蒸汽、油品 |
|
16.0 |
24 |
18 |
- |
- |
- |
||||||
|
20.0 |
30 |
22 |
- |
- |
- |
||||||
|
25.0 |
38 |
28 |
- |
- |
- |
||||||
|
32.0 |
48 |
36 |
- |
- |
- |
||||||
H61H H61Y-250 320焊接式电站止回阀零部件材料表：
|
阀 体 |
WCB、25 |
2Cr1MoV |
WC6 |
WC9 |
|
阀 盖 |
25 |
12CrMoV |
||
|
阀 瓣、阀 座 |
25堆STL钴基硬质合金 |
12CrMoV STL钴基硬质合金 |
||
|
密封环 |
增强柔性石墨 |
|||

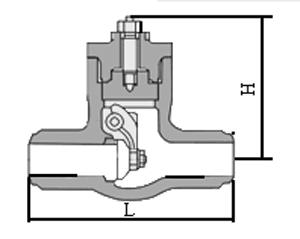

H61H H61Y-250 320焊接式电站止回阀结构：（图）
H61H H61Y-250 320焊接式电站止回阀外观尺寸：
|
型号 |
公称通径 |
尺寸（mm） |
|
|
L |
H |
||
|
H61Y-250 |
10 |
120 |
156 |
|
15 |
170 |
200 |
|
|
20 |
170 |
210 |
|
|
25 |
170 |
210 |
|
|
32 |
200 |
245 |
|
|
40 |
230 |
270 |
|
|
50 |
350 |
300 |
|
|
65 |
326 |
412 |
|
|
80 |
470 |
370 |
|
|
100 |
560 |
418 |
|
H61H H61Y-250 320焊接式电站止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
