蝶阀 气动伸缩蝶阀
更新：2022/8/8 13:30:49 点击：
- 品牌： 工开阀门
- 型号： SD641X,SD643H
产品介绍
SD641X,SD643H气动伸缩蝶阀
具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。
SD641X,SD643H气动伸缩蝶阀特点：
1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。
SD641X,SD643H气动伸缩蝶阀性能：
|
工作压力(MPa) |
0.6 |
1.0、1.6、2.5 |
||
|
适用温度(℃) |
橡胶密封≤80℃ |
适用温度(℃) |
金属硬密封≤425℃ |
|
|
适用介质 |
水、污水、油品、空气等 |
适用介质 |
水、蒸汽、污水、油品、空气等 |
|
|
材料 |
阀体 |
灰铸铁 |
灰铸铁、铸钢 |
球墨铸铁 |
|
蝶板 |
球墨铸铁(表面处理) |
球墨铸铁、不锈钢 |
球墨铸铁 |
|
|
阀杆 |
2Cr13 |
不锈钢、碳素钢 |
铬不锈钢 |
|
SD641X,SD643H气动伸缩蝶阀技术参数：
|
公称通径 |
DN（mm） |
50～2000 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
≤80℃～425℃ |
|||
|
适用介质 |
空气、水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||

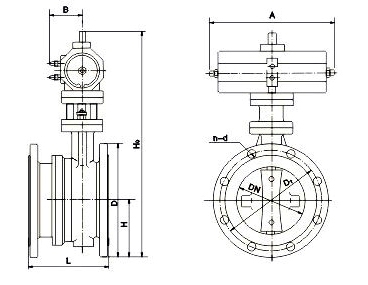

SD641X,SD643H气动伸缩蝶阀结构：（图）
SD641X,SD643H气动伸缩蝶阀外观尺寸：
|
公称 |
外形尺寸(参考值) |
法兰尺寸和螺栓孔尺寸(标准值) |
||||||||||
|
H |
H0 |
设计最 |
设计最 |
L |
A |
0.6MPa |
1.0MPa |
|||||
|
毫米 |
D |
D1 |
n-d |
D |
D1 |
n-d |
||||||
|
50 |
80 |
309 |
186 |
156 |
171 |
180 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
|
65 |
95 |
337 |
190 |
160 |
175 |
180 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
98 |
347 |
198 |
166 |
182 |
180 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
|
100 |
114 |
373 |
228 |
188 |
208 |
180 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
|
125 |
128 |
405 |
240 |
201 |
220 |
180 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
|
150 |
139 |
440 |
246 |
206 |
226 |
270 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
|
200 |
174 |
612 |
265 |
219 |
242 |
400 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
|
250 |
215 |
693 |
295 |
240 |
267 |
400 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
300 |
245 |
747 |
308 |
254 |
282 |
450 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
270 |
802 |
327 |
272 |
300 |
450 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
|
400 |
305 |
991 |
368 |
308 |
338 |
535 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
|
450 |
325 |
1037 |
370 |
310 |
340 |
535 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
|
500 |
360 |
1127 |
392 |
332 |
362 |
535 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
|
600 |
445 |
1377 |
441 |
375 |
408 |
570 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
|
700 |
505 |
1496 |
460 |
400 |
430 |
750 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
|
800 |
560 |
1584 |
499 |
445 |
475 |
750 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
|
900 |
630 |
1676 |
520 |
460 |
490 |
750 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
|
1000 |
680 |
1760 |
600 |
530 |
565 |
900 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
|
1200 |
795 |
2018 |
675 |
571 |
623 |
1000 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
|
1400 |
900 |
2363 |
760 |
683 |
722 |
1000 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
1600 |
1100 |
2723 |
860 |
770 |
815 |
1000 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
|
1800 |
1124 |
2844 |
930 |
830 |
880 |
1100 |
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
|
2000 |
1292 |
3127 |
1020 |
920 |
970 |
1100 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
SD641X,SD643H气动伸缩蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
