止回阀 双瓣止回阀
更新：2022/8/19 16:29:17 点击：
- 品牌： 工开阀门
- 型号： H76X
产品介绍
H76X对夹双瓣式止回阀
由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
H76X对夹双瓣式止回阀特点：
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
H76X对夹双瓣式止回阀性能：
|
产品名称： |
对夹双瓣式止回阀 |
产品型号： |
H76H、H76W、H76X |
|
公称通径： |
DN50～DN1200 |
结构形式： |
蝶形 |
|
公称压力： |
1.6MPa～4.0MPa | 150LB～2500LB |
连接方式： |
对夹式、法兰式 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
H76X对夹双瓣式止回阀制造标准：
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82

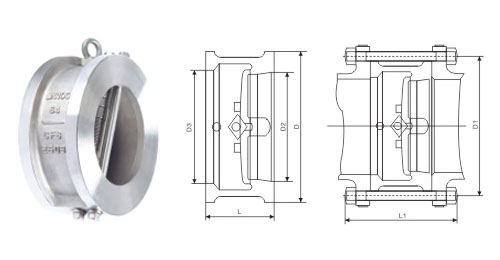

H76X对夹双瓣式止回阀结构：（图）
H76X对夹双瓣式止回阀外观尺寸：
|
公称通径 |
公称压力 |
尺寸（mm) |
重量 |
|||
|
L |
D |
D3 |
D2 |
|||
|
PN1.0MPa |
50 |
60 |
108 |
56 |
51 |
2 |
|
65 |
67 |
128 |
73 |
65 |
3 |
|
|
80 |
73 |
142 |
88 |
80 |
4 |
|
|
100 |
73 |
162 |
108 |
102 |
6 |
|
|
125 |
86 |
192 |
132 |
127 |
8 |
|
|
150 |
98 |
218 |
160 |
152 |
13 |
|
|
200 |
127 |
273 |
210 |
203 |
25 |
|
|
250 |
146 |
328 |
266 |
254 |
39 |
|
|
300 |
181 |
378 |
310 |
305 |
64 |
|
|
350 |
184 |
438 |
355 |
350 |
85 |
|
|
400 |
191 |
489 |
405 |
400 |
114 |
|
|
450 |
203 |
539 |
455 |
450 |
138 |
|
|
500 |
219 |
594 |
505 |
500 |
161 |
|
|
600 |
222 |
696 |
605 |
600 |
250 |
|
|
700 |
305 |
811 |
700 |
695 |
370 |
|
|
800 |
305 |
918 |
800 |
796 |
540 |
|
|
900 |
368 |
1018 |
903 |
898 |
650 |
|
|
1000 |
432 |
1124 |
1055 |
1050 |
900 |
|
|
1200 |
524 |
1340 |
1205 |
1200 |
1420 |
|
H76X对夹双瓣式止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
