截止阀 柱塞截止阀
更新：2022/9/2 10:09:31 点击：
- 品牌： 工开阀门
- 型号： UJ41H/W
产品介绍
UJ41H/W柱塞截止阀
由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。
UJ41H/W柱塞截止阀特点：
1．柱塞截止阀是由阀体、阀盖、阀杆、导向套、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启和关闭功能。
2．在阀门中柱塞有密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了外泄漏。
3．由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命。
4．本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖新品种。
UJ41H/W柱塞截止阀性能：
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤425℃ |
水、蒸汽、油品 |
PN1.6-4.0Mpa |
|
壳体强度 |
1.5PN |
密封试验 |
PN1.1 |
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
不铸钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
壳体强度 |
1.5PN |
密封试验 |
PN1.1 |
UJ41H/W柱塞截止阀零部件材料表：
|
零件名称 |
铸钢 |
不锈钢耐酸铸钢 |
碳不锈钢耐酸铸钢 |
||
|
C |
P |
R |
PL |
RL |
|
|
阀体 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
阀盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
阀瓣/柱塞 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
阀杆 |
2Cr13 |
F304 |
F316 |
F304L |
F316L |
|
密封面 |
2Cr13或STL |
CF8 |
CF8M |
CF3 |
CF3M |
|
填料 |
柔性石墨 |
PTFE（F4）或柔性石墨 |
PTFE（F4）或柔性石墨 |
||
|
紧固螺栓 |
A193-B7 |
A193-B8M |
A193-B8M |
||
|
螺母 |
A194-2H |
A198-8 |
A198-8 |
||
|
操作手轮 |
WCC |
WCC |
WCC |
||

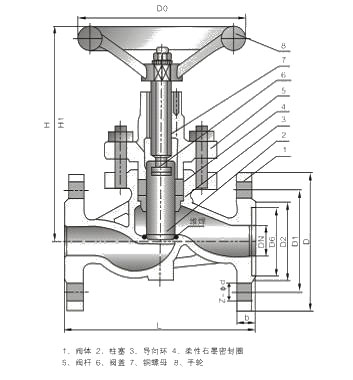

UJ41H/W柱塞截止阀结构：（图）
UJ41H/W柱塞截止阀外观尺寸：
|
公称通径 |
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 |
|||||||
|
阀体长度 |
接头长度 |
接头长度 |
手轮直径 |
管螺纹 G |
关闭高度 |
开启高度 |
重量 |
|
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
UJ41H/W柱塞截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
