型滑阀
更新：2022/7/5 11:48:12 点击：
- 品牌： 工开阀门
- 型号： HF
产品介绍
HF型滑阀特点： 该滑阀主要由门框、滑板密封圈及可调式锲形压块等部件所组成，具有构造简单、坚固耐用、安装方便等特点。
滑阀安装法兰式墙管上、闸板设于迎水面。
HF型滑阀性能：
|
滑阀压向门框允许压力 |
0.1Mpa |
|
滑阀压离向门框允许压力 |
0.02Mpa |
|
密封工作部位渗漏量不大于 |
1.25L/min.m |
HF型滑阀零部件材料表：
|
阀板 |
铜座圈 |
手轮 |
支座 |
螺杆 |
滑阀座 |
|
不锈钢 |
黄铜 |
碳钢 |
碳钢 |
45钢 |
碳钢 |

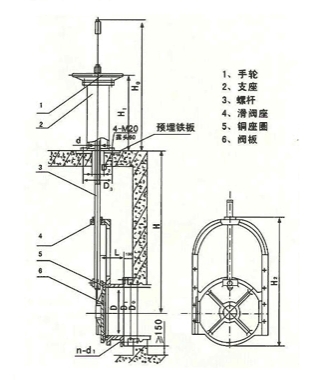

HF型滑阀结构：（图）
HF型滑阀外观尺寸：
|
D |
￠300 |
￠400 |
￠600 |
￠800 |
￠1000 |
￠1200 |
|
D0 |
￠440 |
￠565 |
￠780 |
￠1015 |
￠1250 |
￠1390 |
|
D1 |
￠400 |
￠515 |
￠725 |
￠950 |
￠1120 |
￠1330 |
|
D2 |
￠120 |
￠120 |
￠120 |
￠150 |
￠150 |
￠150 |
|
D3 |
￠290 |
￠290 |
￠290 |
￠300 |
￠300 |
￠300 |
|
H |
1500-5000 |
2000-5000 |
||||
|
H0 |
1380 |
1480 |
1680 |
2030 |
2330 |
2430 |
|
H1 |
885 |
885 |
885 |
905 |
905 |
905 |
|
H2 |
865 |
1065 |
1490 |
2225 |
2305 |
2509 |
|
L |
242 |
254 |
295 |
400 |
345 |
355 |
|
d |
￠42 |
￠42 |
￠42 |
￠60 |
￠70 |
￠70 |
|
n-d1 |
12-￠23 |
16-￠23 |
20-￠30 |
24-￠30 |
28-￠30 |
32-￠30 |
HF型滑阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
GY系列刚性叶轮给料机定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
