闸阀 暗杆法兰闸阀
更新：2022/8/9 13:05:58 点击：
- 品牌： 工开阀门
- 型号： RVCX、Z45X
产品介绍
RVCX、Z45X暗杆法兰闸阀
利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
RVCX、Z45X暗杆法兰闸阀性能：
|
公称压力 |
强度试验 |
水密封/上密封试验 |
气密封试验 |
|
1.5 PN (MPa) |
1.1 PN (MPa) |
0.5-0.7 (MPa) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
RVCX、Z45X暗杆法兰闸阀技术参数：
|
公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：50～400mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 API598 |
RVCX、Z45X暗杆法兰闸阀零部件材料表：
|
序 号 |
零件名称 |
材质 |
|
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
2 |
闸板 |
球墨铁铁外覆三元乙丙或丁腈橡胶 |
|
3 |
内六角螺栓 |
碳化处理 |
|
4 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
5 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
“O”形密封圈 |
丁睛橡胶、三元乙丙 |
|
8 |
止推轴承 |
锡青钢 |
|
9 |
螺栓 |
不锈钢 |
|
10 |
压盖 |
球墨铸铁、铸钢 |
|
11 |
防尘罩 |
丁腈橡胶 |
|
12 |
手轮（传动帽） |
铸铁 |

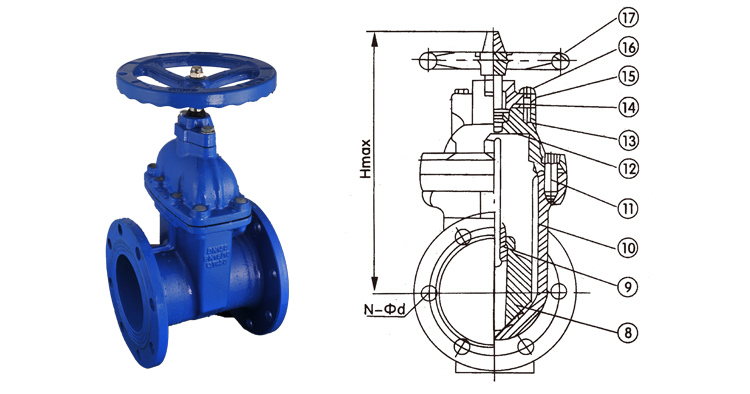

RVCX、Z45X暗杆法兰闸阀结构：（图）
RVCX、Z45X暗杆法兰闸阀外观尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
Hmin(全关) |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
|
Hmax(全开) |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
RVCX、Z45X暗杆法兰闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
