闸阀 法兰闸阀
更新：2022/8/26 9:29:09 点击：
- 品牌： 工开阀门
- 型号： Z43F、KZ43F
产品介绍
Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀
手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力 PN16~PN160，阀体材料为碳素钢（Z43F-10C~160）、抗硫化处理碳素钢（KZ43F-10C~160）的带导流孔的平板闸阀。
Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z43F-10C~160 |
10~160 |
1.0~16.0 |
≤121 |
水、油品、蒸汽 |
|
KZ43F-10C~160 |
含硫天然气 |
Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀零部件材料表：
|
型号 |
材料 |
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
Z43F-10C~160 |
碳素钢 |
铬不锈钢 |
铬不锈钢+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈 |
|
KZ43F-10C~160 |
碳素钢（抗硫化处理） |
抗硫化不锈钢 |
铬不锈钢+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈 |

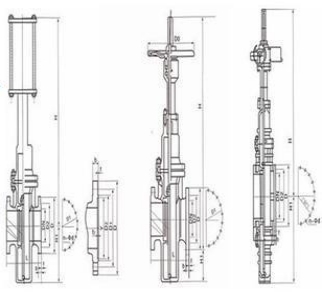

Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀结构：（图）
Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
450 |
130 |
250 |
25 |
|
65 |
190 |
180 |
145 |
120 |
20 |
4×Φ18 |
550 |
160 |
300 |
44 |
|
80 |
203 |
195 |
160 |
135 |
22 |
4×Φ18 |
610 |
180 |
300 |
49 |
|
100 |
229 |
215 |
180 |
155 |
22 |
8×Φ18 |
700 |
214 |
300 |
57 |
|
125 |
254 |
245 |
210 |
185 |
24 |
8×Φ18 |
798 |
257 |
350 |
104 |
|
150 |
267 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
300 |
350 |
115 |
|
200 |
292 |
335 |
295 |
265 |
26 |
8×Φ23 |
1130 |
388 |
350 |
154 |
|
250 |
330 |
390 |
350 |
320 |
28 |
12×Φ23 |
1290 |
475 |
400 |
264 |
|
300 |
356 |
440 |
400 |
368 |
28 |
12×Φ23 |
1480 |
547 |
450 |
330 |
|
350 |
381 |
500 |
460 |
428 |
30 |
16×Φ23 |
1600 |
625 |
450 |
506 |
|
400 |
406 |
565 |
515 |
482 |
32 |
16×Φ25 |
1850 |
712 |
500 |
616 |
|
450 |
432 |
615 |
565 |
532 |
32 |
20×Φ25 |
2080 |
785 |
500 |
858 |
|
500 |
457 |
670 |
620 |
585 |
34 |
20×Φ25 |
2300 |
880 |
600 |
1155 |
|
600 |
508 |
780 |
725 |
685 |
36 |
20×Φ30 |
2680 |
1045 |
800 |
1848 |
|
700 |
610 |
895 |
840 |
800 |
40 |
24×Φ30 |
3080 |
1190 |
800 |
2475 |
|
800 |
660 |
1010 |
950 |
905 |
44 |
24×Φ34 |
3491 |
1360 |
1000 |
3498 |
|
900 |
711 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
3897 |
1510 |
1000 |
4686 |
|
1000 |
811 |
1220 |
1180 |
1115 |
50 |
28×Φ34 |
4317 |
1715 |
1200 |
6094 |
Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
