球阀硬密封球阀

更新：2022/8/12 9:38:26 点击：

品牌：工开阀门
型号： Q41H

产品介绍

Q41H硬密封球阀

适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。

Q41H硬密封球阀特点：

球体与阀座完全采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。

Q41H硬密封球阀性能：

采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。

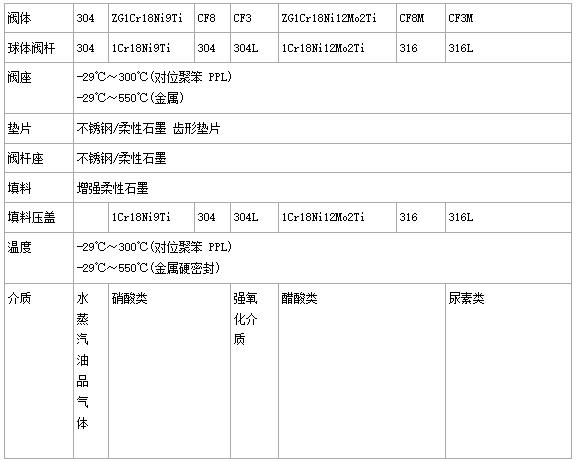

Q41H硬密封球阀零部件材料表：

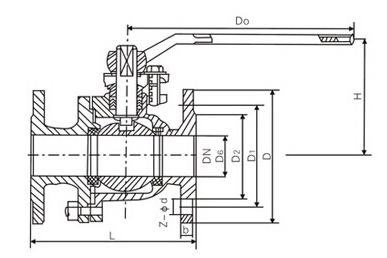

Q41H硬密封球阀结构：（图）

Q41H硬密封球阀外观尺寸：

1.6MPa	DN	L	D	b	n-φd	H	D0
凸面法兰 RF Q41H Q41PPL 16C 16P 16R	15	130	95	14	4-14	78	140
	20	140	105	14	4-14	84	160
	25	150	115	14	4-14	95	180
	32	165	135	16	4-18	150	250
	40	180	145	16	4-18	150	300
	50	200	160	18	4-18	170	350
	65	220	180	20	4-18	195	350
	80	250	195	20	8-18	215	400
	100	280	215	20	8-18	250	500
	125	320	245	22	8-18	265	600
	150	360	280	24	8-23	270	800
	200	400	335	26	12-23	330	1200
2.5MPa	15	130	95	16	4-14	103	140
凸面法兰 RF Q41H Q41PPL 25 25P 25R	20	140	105	16	4-14	112	160
	25	150	115	16	4-14	123	180
	32	165	135	18	4-18	150	250
	40	180	145	18	4-18	156	300
	50	200	160	20	8-18	172	350
	65	220	180	22	8-18	197	350
	80	250	195	22	8-23	222	400
	100	280	230	24	8-23	253	500
	125	320	270	28	8-25	275	600
	150	360	300	30	8-25	286	800
	200	400	360	34	12-25	340	1200
