ZYHD气动活塞调节蝶阀

是一种旋转型对夹式气动调节阀，具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。气动薄膜、活塞调节蝶阀有标准型、高温型及密封型三种。上海一环流体控制设备有限公司制造的气动薄膜调节蝶阀和气动活塞调节蝶阀公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa，口径由50mm至1000mm，泄漏量等级有Ⅱ级和VI级，流量特性为近似等百分比。

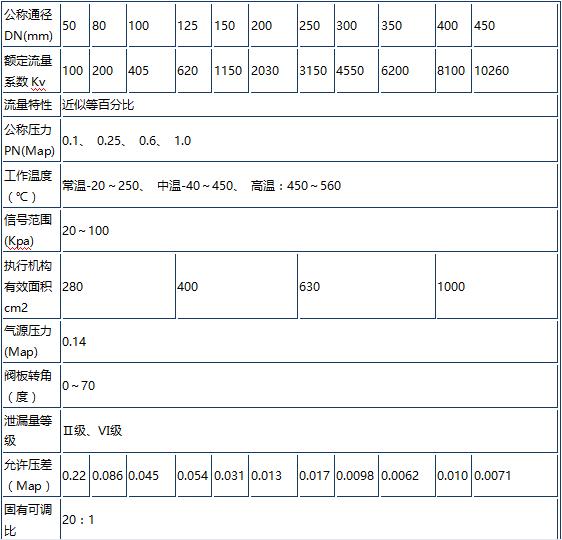

ZYHD气动活塞调节蝶阀技术参数：

ZYHD气动活塞调节蝶阀零部件材料表：

阀体：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀板：碳钢、1Cr18Ni12Mo2Ti
长轴：1Cr18Ni9Ti
阀座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司钛合金
填料：聚四氟乙烯、柔性石墨
阀盖：碳钢

ZYHD气动活塞调节蝶阀结构：（图）

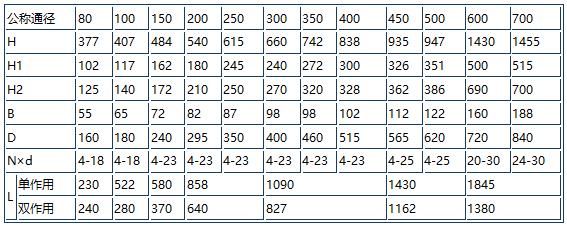

ZYHD气动活塞调节蝶阀外观尺寸：

ZYHD气动活塞调节蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联电话。
