闸阀不锈钢闸阀

更新：2022/8/30 11:14:55 点击：

品牌：工开阀门
型号： Z41H、Z41Y、Z41W

产品介绍

Z41H、Z41Y、Z41W 不锈钢闸阀

手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为不锈钢的闸阀。

Z41H、Z41Y、Z41W 不锈钢闸阀特点：

① 符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 ② 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 ③ 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 ④ 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

Z41H、Z41Y、Z41W 不锈钢闸阀性能：

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41W-16P~25P	16~25	1.6~2.5	≤ 150	弱腐蚀性介质
Z41Y-16P~25P
Z41W-16R~25R
Z41Y-16R~25R
Z41W-40P~63P	40~63	4.0~6.3	≤ 150	弱腐蚀性介质
Z41Y-40P~63P
Z41W-40R~63R
Z41Y-40R~63R
Z41Y-100P~160P	100~160	10.0~16.0	≤ 150	弱腐蚀性介质
Z41Y-100R~160R
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸类
Z41H-40R~200R

Z41H、Z41Y、Z41W 不锈钢闸阀零部件材料表：

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z41W-16P~25P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	石棉石墨或柔性石墨
Z41Y-16P~25P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金
Z41W-16R~25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-16R~25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z41W-40P~63P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z41Y-40P~63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金
Z41W-40R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-40R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z41Y-100P~160P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41Y-100R~160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41H-40P~200P	铬镍钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨
Z41H-40R~200R	铬镍钼钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨

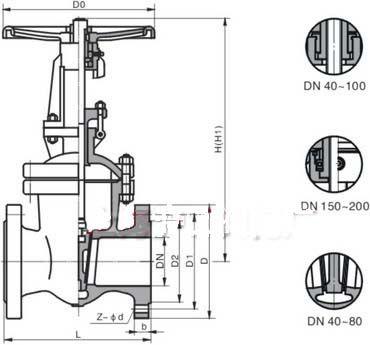

Z41H、Z41Y、Z41W 不锈钢闸阀结构：（图）

Z41H、Z41Y、Z41W 不锈钢闸阀外观尺寸：

DN	L	D	b	f	z×ød	H	D0	重量 / kg
15	130	95	14	2	4×ø14	175	200	4
20	150	105	14	2	4×ø14	180	200	5
25	160	115	14	2	4×ø14	210	200	6
32	180	135	16	2	4×ø18	210	200	7
40	200	145	16	3	4×ø18	350	200	19
50	250	160	16	3	4×ø18	358	240	29
65	265	180	18	3	4×ø18	375	240	33
80	280	195	20	3	8×ø18	433	280	45
100	300	215	20	3	8×ø18	502	320	63
125	325	245	22	3	8×ø18	612	360	108
150	350	280	24	3	8×ø23	676	360	134
200	400	335	26	3	12×ø23	820	400	192
250	450	405	30	3	12×ø25	969	450	273
300	500	460	30	4	12×ø25	1142	560	379
350	550	520	34	4	16×ø25	1280	640	590
400	600	580	36	4	16×ø30	1452	640	850
450	650	640	40	4	20×ø30	1541	720	907
500	700	705	44	4	20×ø34	1676	720	958
600	800	840	48	5	20×ø41	1874	800	1112
