截止阀 法兰截止阀
更新：2022/7/27 16:05:16 点击：
- 品牌： 工开阀门
- 型号： J45W-10T/16T
产品介绍

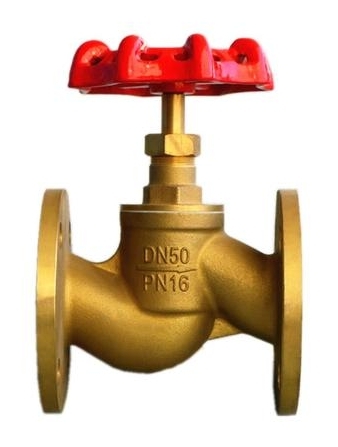

J45W-10T/16T黄铜法兰截止阀
的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。黄铜法兰截止阀只适用于全开和全关，一般不用来调节流量，允许临时作调节和节流。广泛用于石油、化工、制药、化肥、电力、城建、水处理行业等各种工况的管路上，作为切断或接通管路介质。
J45W-10T/16T黄铜法兰截止阀特点：
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
J45W-10T/16T黄铜法兰截止阀性能：
|
零件 名称 |
阀体、阀盖、阀瓣 |
密封圈 |
阀杆 |
填料 |
垫片 |
|
材料 |
黄铜 |
黄铜 |
铜/不锈钢 |
石墨 |
聚四氟乙烯 |
J45W-10T/16T黄铜法兰截止阀零部件材料表：
|
零件 名称 |
阀体、阀盖、阀瓣 |
密封圈 |
阀杆 |
填料 |
垫片 |
|
材料 |
黄铜 |
黄铜 |
铜/不锈钢 |
石墨 |
聚四氟乙烯 |
J45W-10T/16T黄铜法兰截止阀结构：（图）
J45W-10T/16T黄铜法兰截止阀外观尺寸：
|
公称压力 PN(Mpa) |
公称通径 DN |
尺 寸 |
重量Kg |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
Do |
H |
H1 |
Z-фd |
|||
|
1.6 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
75 |
110 |
119 |
4-ф14 |
2 |
|
20 |
150 |
110 |
75 |
55 |
- |
14 |
75 |
110 |
120 |
4-ф14 |
3 |
|
|
25 |
160 |
115 |
85 |
65 |
- |
14 |
75 |
116 |
126 |
4-ф14 |
4 |
|
|
32 |
180 |
135 |
100 |
78 |
- |
15 |
120 |
143 |
160 |
4-ф18 |
6.1 |
|
|
40 |
200 |
145 |
110 |
85 |
- |
16 |
120 |
147 |
168 |
4-ф18 |
8.2 |
|
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
160 |
172 |
194 |
4-ф18 |
11 |
|
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
- |
- |
- |
4-ф18 |
28 |
|
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
- |
- |
- |
8-ф18 |
34 |
|
|
100 |
350 |
210 |
180 |
155 |
- |
20 |
- |
- |
- |
8-ф18 |
43 |
|
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
- |
- |
- |
8-ф18 |
70 |
|
|
150 |
480 |
280 |
240 |
210 |
-- |
24 |
- |
- |
- |
12-ф23 |
95 |
|
J45W-10T/16T黄铜法兰截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
