调节阀流量调节阀

更新：2022/8/1 11:32:03 点击：

品牌：工开阀门
型号： ZZLP

产品介绍

ZZLP自力式流量调节阀

是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节。相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。因此，自力式流量调节阀在供热空调工程中有着广阔的应用前景。

ZZLP自力式流量调节阀特点：

是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象（如一个环路，一个用户，一台设备等，下同）的流量恒定，自力式流量控制阀的名称较多，如自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀等，各种类型的自力式流量调节阀，结构各有相异，但工作原理相似。

ZZLP自力式流量调节阀性能：

有效面积(cm2)	250	630
节流器压差(MPa)	0.02；0.05
允许上下膜室之间最大压差(MPa)	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

ZZLP自力式流量调节阀技术参数：

公称通径DN		15	20	25	32	40	50	65	80	100
额定流量系数Kvs		4	6.3	8	16	20	32	50	80	125
有效压力下最大流量(m3/h)	0.02MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4
允许压差	PN16	1.6								1.5	1.2	1.0
	PN40	2.0
阀盖形式		标准型-17～+450℃
压盖型式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

ZZLP自力式流量调节阀结构：（图）

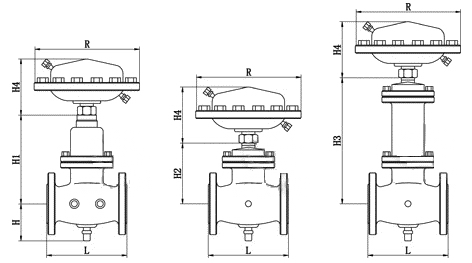

ZZLP自力式流量调节阀外观尺寸：

公称通径mm	15	20	25	32	40	50	65	80	100	125
L	130	150	160	180	200	230	290	310	350	400
H	50	52.5	57.5	75	75	85.5	92.5	100	110	142.5
H1	212	212	238	238	240	240	275	275	380	380
H2	-	-	-	-	-	-	-	-	-	-
H3	-	-	-	-	-	-	-	-	-	-
H4	150
R	263
