浆液阀 对夹式浆液阀
更新：2022/8/26 9:41:25 点击：
- 品牌： 工开阀门
- 型号： Z573X-6、Z573X-10
产品介绍
Z573X-6、Z573X-10 型铸铁锥齿轮传动对夹式浆液阀
锥齿轮传动、对夹式连接形式，明杆平行式刚性单闸板，阀座密封面材料为合成橡胶或聚四氟乙烯，公称压力 PN6~PN10，阀体材料为灰铸铁的平板闸阀（浆液阀）。
Z573X-6、Z573X-10 型铸铁锥齿轮传动对夹式浆液阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z573X-6 |
6 |
0.6 |
≤120 |
煤浆、糖浆、纸浆、泥浆、污水矿渣等 |
|
Z573X-10 |
10 |
1.0 |
Z573X-6、Z573X-10 型铸铁锥齿轮传动对夹式浆液阀零部件材料表：
|
型号 |
材料 |
|||||
|
阀体 |
闸板 |
阀体密封圈 |
阀杆 |
支架 |
填料 |
|
|
Z573X-6 |
灰铸铁 |
铬镍钼钛不锈钢 |
合成橡胶或聚四氟乙烯 |
铬不锈钢 |
碳素钢 |
聚四氟乙烯 |
|
Z573X-10 |
||||||

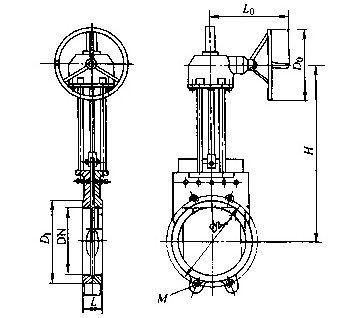

Z573X-6、Z573X-10 型铸铁锥齿轮传动对夹式浆液阀结构：（图）
Z573X-6、Z573X-10 型铸铁锥齿轮传动对夹式浆液阀外观尺寸：
|
DN |
L |
D1 |
D2 |
H |
L0 |
D0 |
M |
|
|
PN6 |
PN10 |
|||||||
|
50 |
40 |
100 |
125 |
300 |
400 |
250 |
M16 |
|
|
65 |
40 |
120 |
145 |
310 |
400 |
250 |
M16 |
|
|
80 |
40 |
135 |
160 |
335 |
400 |
250 |
M16 |
|
|
100 |
50 |
155 |
180 |
390 |
400 |
250 |
M16 |
|
|
125 |
50 |
185 |
210 |
430 |
400 |
250 |
M16 |
|
|
150 |
60 |
210 |
240 |
505 |
400 |
250 |
M20 |
|
|
200 |
60 |
265 |
295 |
570 |
400 |
250 |
M20 |
|
|
250 |
70 |
320 |
350 |
715 |
420 |
300 |
M20 |
|
|
300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
M20 |
|
350 |
80 |
90 |
428 |
460 |
920 |
420 |
300 |
M20 |
|
400 |
80 |
120 |
482 |
515 |
1050 |
420 |
300 |
M22 |
|
450 |
90 |
120 |
532 |
565 |
1160 |
420 |
300 |
M22 |
|
500 |
100 |
130 |
585 |
320 |
1270 |
420 |
300 |
M22 |
|
600 |
100 |
140 |
685 |
725 |
1520 |
420 |
300 |
M27 |
|
700 |
100 |
140 |
800 |
840 |
1750 |
420 |
300 |
M27 |
|
800 |
120 |
150 |
905 |
950 |
1990 |
420 |
300 |
M30 |
|
900 |
120 |
150 |
1005 |
1050 |
2200 |
420 |
300 |
M30 |
Z573X-6、Z573X-10 型铸铁锥齿轮传动对夹式浆液阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
