调节阀 电动O型调节阀
更新：2022/9/15 15:37:23 点击：
- 品牌： 工开阀门
- 型号： ZDJR
产品介绍
ZDJR、ZJKR电动O型调节阀
是一种转为900的旋转类型调节阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，配用KDJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品机通常用于密封要求严格的场合，除控制气体、液体、蒸气介质外，还适宜控制污水和含有纤维杂质的介质，用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
ZDJR、ZJKR电动O型调节阀特点：
1、具有体积小，重量轻、连线简单、流量大、调节精度高等特点
2、用电源既方便又节约，省去了建立气源站的一系列费用
3、由于电机必须经过多级减速才能输出力矩，所以运行速度还不是很快，在有些要求快速启闭的场合还不适用
ZDJR、ZJKR电动O型调节阀性能：
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
额定流量系数Kv |
17 |
33 |
62 |
95 |
146 |
323 |
350 |
439 |
810 |
1205 |
1912 |
|
公称压力 |
PN1.6,6.4MPa |
||||||||||
|
连接型式 |
法兰连接，按JB79-59标准 |
||||||||||
|
球阀转角 |
900 |
||||||||||
|
阀体材料 |
铸钢，铸不锈钢 |
||||||||||
|
适用温度℃ |
-40～+180（常温型）、-40～+450（中温型） |
||||||||||
|
执行机构 |
DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z电动执行机构 |
||||||||||
|
输入信号 |
0～10mA 4～20mA 1～5V DC |
||||||||||
|
基本误差 |
≤全行程的±2.5％ |
||||||||||
|
回差 |
≤全行程的2.0％ |
||||||||||
|
死区 |
≤全行程的3.0％ |
||||||||||
|
泄漏量 |
软密封，JB/T7378-94表二的V级 硬密封，JB/T7378-94表2的IV级 |
||||||||||
ZDJR、ZJKR电动O型调节阀零部件材料表：
|
密封垫 |
阀体、阀盖 |
阀芯 |
密封圈 |
|
金属夹石墨 |
不锈钢 |
1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯 |
聚四氟乙烯、PPL、硬密封 |

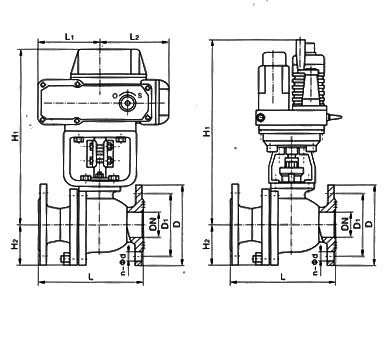

ZDJR、ZJKR电动O型调节阀结构：（图）
ZDJR、ZJKR电动O型调节阀外观尺寸：
|
公称 |
L |
H1 |
H2 |
D |
D1 |
n-d |
|
25 |
150 |
470 |
58 |
115 |
85 |
4-18 |
|
32 |
165 |
490 |
68 |
135 |
100 |
4-18 |
|
40 |
180 |
500 |
73 |
145 |
110 |
4-18 |
|
50 |
200 |
620 |
80 |
160 |
125 |
4-18 |
|
65 |
220 |
630 |
90 |
180 |
145 |
4-18 |
|
80 |
240 |
650 |
98 |
195 |
160 |
8-18 |
|
100 |
280 |
685 |
120 |
215 |
180 |
8-18 |
|
125 |
320 |
730 |
140 |
245 |
210 |
8-18 |
|
150 |
360 |
880 |
167 |
280 |
240 |
8-23 |
|
200 |
450 |
970 |
210 |
335 |
295 |
12-23 |
|
250 |
600 |
1020 |
335 |
405 |
355 |
12-25 |
|
300 |
700 |
1310 |
385 |
460 |
410 |
12-25 |
|
350 |
800 |
1355 |
420 |
520 |
470 |
16-25 |
|
400 |
900 |
1405 |
470 |
580 |
525 |
16-30 |
ZDJR、ZJKR电动O型调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
