电磁阀
更新：2022/8/1 14:17:05 点击：
- 品牌： 工开阀门
- 型号： ZQDF电磁阀
产品介绍
ZQDF电磁阀
广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF电磁阀系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
ZQDF电磁阀特点：
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
ZQDF电磁阀技术参数：
|
型号 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公称压力MPa |
1.6 |
|||||
|
工作压差MPa |
DN15～50 |
0～1.6 |
||||
|
DN65～100 |
0.05～1.6 |
|||||
|
介质种类 |
煤气、空气等 |
饱和蒸汽 |
过热蒸汽或高温气体 |
水油液体 |
热水、油 |
油 |
|
介质温度℃ |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
电源电压 |
AC220V其余规格可作特殊订货 |
|||||
|
使用寿命 |
按JB/T7352-94规定 |
|||||
|
泄漏量m1/min |
按JB/T7352-94·F规定 |
|||||
|
功耗 |
AC≤70VA DC≤60W |
|||||
|
防爆标志 |
dIIBT4 |
|||||
|
防爆证编号 |
CE991010 |
|||||
|
出线口接头 |
内螺纹M20×1.5 |
|||||
|
环境温度 |
-40～+60℃ |
|||||

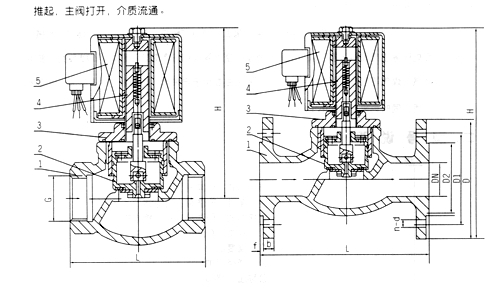

ZQDF电磁阀结构：（图）
ZQDF电磁阀外观尺寸：
|
公称通径 |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰连接 |
||||||
|
H |
L |
G |
H |
L |
D |
D1 |
b |
f |
N-d |
|
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
14 |
2 |
4-Φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
16 |
2 |
4-Φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
20 |
3 |
4-Φ18 |
|
65 |
|
|
|
265 |
290 |
185 |
145 |
20 |
3 |
4-Φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
20 |
3 |
8-Φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
22 |
3 |
8-Φ18 |
ZQDF电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
