D341X-16Q软密封法兰蝶阀

适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

D341X-16Q软密封法兰蝶阀特点：

1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

D341X-16Q软密封法兰蝶阀制造标准：

设 计 标 准：GB/T12238-1989； lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998； IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989； lS0 5752-1988或BS EN558-1
压 力 试 验：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986

D341X-16Q软密封法兰蝶阀技术参数：

D341X-16Q软密封法兰蝶阀零部件材料表：

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

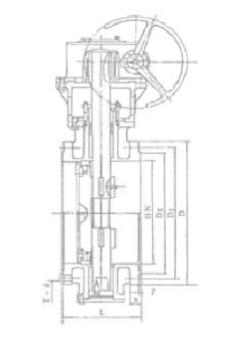

D341X-16Q软密封法兰蝶阀结构：（图）

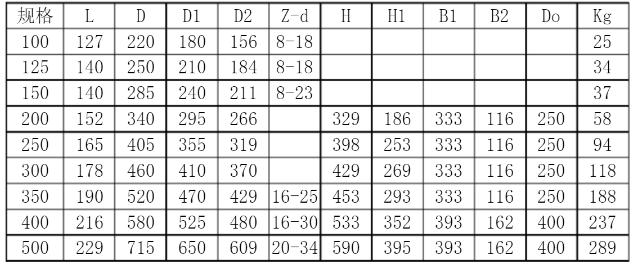

D341X-16Q软密封法兰蝶阀外观尺寸：

D341X-16Q软密封法兰蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

收货单位，收货人，地址，收验时间，联电话。
