蝶阀 软密封蝶阀
更新：2022/8/8 10:54:39 点击：
- 品牌： 工开阀门
- 型号： D342X
产品介绍
D342X系列法兰式软密封蝶阀
产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成，软密封蝶阀适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。
D342X系列法兰式软密封蝶阀特点：
1、设计新颖合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
D342X系列法兰式软密封蝶阀制造标准：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
D342X系列法兰式软密封蝶阀技术参数：
|
公称通径 |
DN(mm) |
50~2000 |
||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
D342X系列法兰式软密封蝶阀零部件材料表：
|
零件名称 |
材料 |
|
阀体 |
各种橡胶、聚四氟 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |

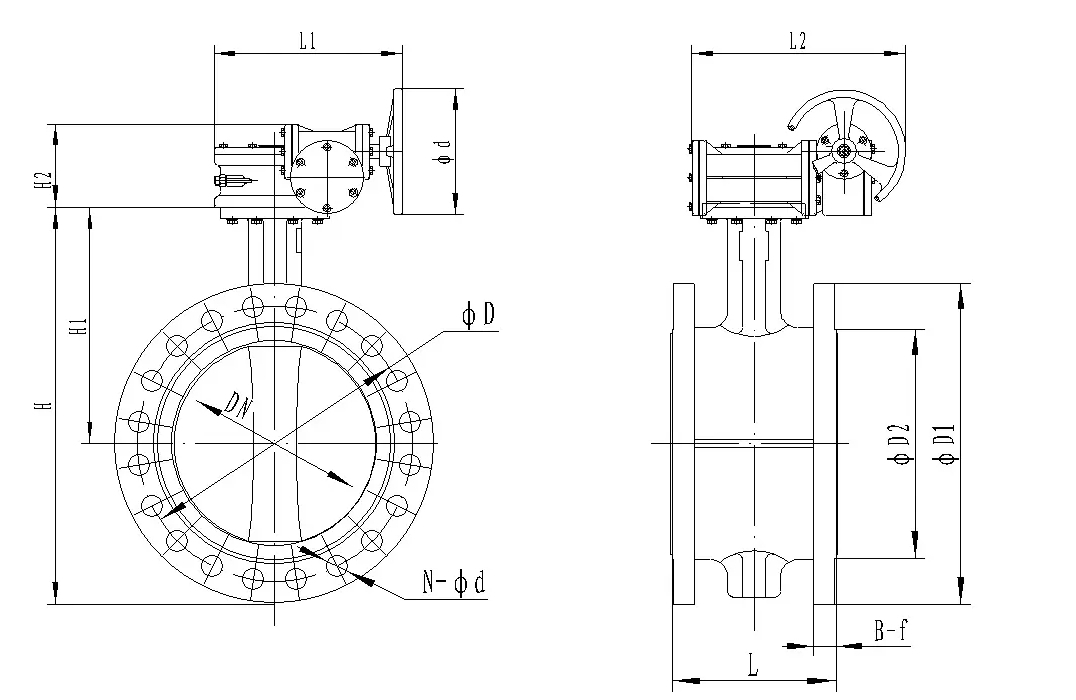

D342X系列法兰式软密封蝶阀结构：（图）
D342X系列法兰式软密封蝶阀外观尺寸：
|
公称通径 |
L |
H1 |
H |
0.6MPa |
1.0MPa |
|||||
|
|
短系列 |
长系列 |
|
|
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
|
|
|
|
|
|
|
|
|
|
|
500 |
229 |
350 |
360 |
590 |
645 |
600 |
20-23 |
670 |
620 |
20-28 |
|
600 |
267 |
390 |
390 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-31 |
|
700 |
292 |
430 |
460 |
780 |
860 |
810 |
24-26 |
895 |
840 |
24-31 |
|
800 |
318 |
470 |
530 |
850 |
975 |
920 |
24-31 |
1015 |
950 |
24-34 |
|
900 |
330 |
510 |
570 |
920 |
1075 |
1020 |
24-31 |
1115 |
1050 |
28-34 |
|
1000 |
410 |
550 |
630 |
990 |
1175 |
1120 |
28-31 |
1230 |
1160 |
28-37 |
|
1200 |
470 |
630 |
750 |
1115 |
1405 |
1340 |
32-34 |
1455 |
1380 |
32-40 |
|
1400 |
530 |
710 |
850 |
1228 |
1630 |
1560 |
36-37 |
1675 |
1590 |
36-43 |
|
1600 |
600 |
790 |
990 |
1340 |
1830 |
1760 |
40-37 |
1915 |
1820 |
40-49 |
|
1800 |
670 |
870 |
1100 |
1570 |
2045 |
1970 |
44-40 |
2115 |
2020 |
44-49 |
D342X系列法兰式软密封蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
