产品介绍
DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀
手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢，公称压力 PN10~PN100，阀体材料为优质碳钢（DKZ41H）、铬钼钢（DKZ41Y）的真空闸阀。
DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
DkZ41H-10C |
10 |
1.0 |
≤425 |
水、蒸汽、空气 |
|
DkZ41H-16C |
16 |
1.6 |
||
|
DkZ41H-25 |
25 |
2.5 |
||
|
DkZ41H-40 |
40 |
4.0 |
||
|
DkZ41H-63 |
63 |
6.3 |
||
|
DkZ41H-100 |
100 |
10.0 |
||
|
DkZ41Y-10I |
10 |
1.0 |
≤550 |
水、蒸汽、空气 |
|
DkZ41Y-16I |
16 |
1.6 |
||
|
DkZ41Y-25I |
25 |
2.5 |
||
|
DkZ41Y-40I |
40 |
4.0 |
||
|
DkZ41Y-63I |
63 |
6.3 |
||
|
DkZ41Y-100I |
100 |
10.0 |
DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀零部件材料表：
|
型号 |
材料 |
||||
|
阀体、闸板、阀盖 |
阀杆 |
密封面 |
填料 |
||
|
DkZ41H-10C |
优质碳钢 |
不锈钢 |
合金钢 |
柔性石墨 |
|
|
DkZ41H-16C |
|||||
|
DkZ41H-25 |
|||||
|
DkZ41H-40 |
|||||
|
DkZ41H-63 |
|||||
|
DkZ41H-100 |
|||||
|
DkZ41Y-10I |
铬钼钢 |
铬钼钢 |
硬质合金 |
柔性石墨 |
|
|
DkZ41Y-16I |
|||||
|
DkZ41Y-25I |
|||||
|
DkZ41Y-40I |
|||||
|
DkZ41Y-63I |
|||||
|
DkZ41Y-100I |
|||||

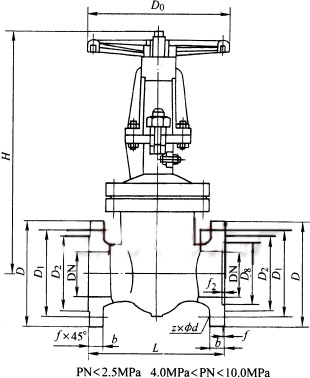

DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀结构：（图）
DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
D0 |
重量/kg |
|
15 |
130 |
95 |
65 |
45 |
16 |
4×Φ14 |
2 |
210 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4×Φ14 |
2 |
230 |
140 |
7 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4×Φ14 |
2 |
245 |
160 |
9 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4×Φ18 |
2 |
310 |
180 |
13 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4×Φ18 |
3 |
350 |
200 |
28 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4×Φ18 |
3 |
398 |
340 |
30 |
|
65 |
265 |
180 |
145 |
120 |
20 |
4×Φ18 |
3 |
413 |
240 |
35 |
|
80 |
280 |
195 |
160 |
135 |
22 |
4×Φ18 |
3 |
475 |
280 |
47 |
|
100 |
300 |
215 |
180 |
155 |
22 |
8×Φ18 |
3 |
540 |
300 |
66 |
|
125 |
325 |
245 |
210 |
185 |
24 |
8×Φ18 |
3 |
654 |
320 |
113 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
3 |
688 |
350 |
141 |
|
175 |
375 |
310 |
270 |
240 |
26 |
8×Φ23 |
3 |
770 |
400 |
168 |
|
200 |
400 |
335 |
295 |
265 |
26 |
8×Φ23 |
3 |
841 |
400 |
202 |
|
225 |
425 |
365 |
325 |
295 |
26 |
8×Φ23 |
3 |
915 |
450 |
239 |
|
250 |
450 |
390 |
350 |
320 |
28 |
12×Φ23 |
3 |
990 |
450 |
398 |
|
300 |
500 |
440 |
400 |
368 |
28 |
12×Φ23 |
4 |
1111 |
450 |
398 |
|
350 |
550 |
500 |
460 |
428 |
30 |
16×Φ23 |
4 |
1265 |
550 |
620 |
|
400 |
600 |
565 |
515 |
482 |
32 |
16×Φ25 |
4 |
1377 |
600 |
893 |
|
450 |
650 |
615 |
565 |
532 |
32 |
20×Φ25 |
4 |
1565 |
650 |
952 |
|
500 |
700 |
670 |
620 |
585 |
34 |
20×Φ25 |
4 |
1722 |
700 |
1006 |
|
600 |
800 |
780 |
725 |
685 |
36 |
20×Φ30 |
5 |
1996 |
800 |
1168 |
|
700 |
900 |
895 |
840 |
800 |
40 |
24×Φ30 |
5 |
- |
- |
- |
|
800 |
1000 |
1010 |
950 |
905 |
44 |
24×Φ34 |
5 |
- |
- |
- |
|
900 |
1100 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
5 |
- |
- |
- |
|
1000 |
1200 |
1220 |
1160 |
1115 |
50 |
28×Φ34 |
5 |
- |
- |
- |
DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
