截止阀 电动截止阀
更新：2022/9/2 12:31:42 点击：
- 品牌： 工开阀门
- 型号： J941
产品介绍
J941 系列电动截止阀
符合GB、JB、ANSI、JSI、BS、DIN等国内外先进标准GB12235及美国标准ANSI B16.34要求，结构合理、密封可靠、性能良好、造型美观。法兰连接钢制截止阀适用于公称压力1.6Mpa～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通管路介质。
J941 系列电动截止阀特点：
1.该阀门设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。
2.阀瓣、阀座密封面用铁基合金堆焊或司太立(stellite)钻基硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要和用户要求。
5.阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,填料更换可在不停机情况下进行方便快捷不影响系统运行。
J941 系列电动截止阀性能：
|
阀体材料 |
公称压力(Mpa) |
工作温度(℃) |
适用介质 |
|
|
碳钢 |
C |
1.6-6.4 |
≤425 |
水、油品、蒸汽 |
|
10.0,16.0 |
||||
|
不锈钢 |
P |
1.6-16.0 |
≤200 |
硝酸类 |
|
R |
醋酸类 |
|||
|
铬钼钢 |
I |
1.6-16.0 |
≤550 |
油品、蒸汽 |
J941 系列电动截止阀零部件材料表：
|
零件名称 |
材料牌号 |
|||
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
支架 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
闸瓣 |
2Cr13 |
304 |
316 |
Cr5Mo |
|
阀杆 |
2Cr13 |
304 |
316 |
25Cr2MoV |
|
阀座 |
25 |
304 |
316 |
304 |
|
密封环、垫片 |
304、包覆垫 |
|||
|
填料 |
增强柔性石墨 |
|||
J941 系列电动截止阀结构：（图）

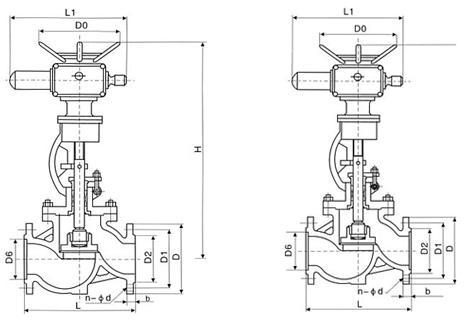

J941 系列电动截止阀外观尺寸：
|
公称压力 |
公称压力 |
主要外形尺寸及连接尺寸(mm) |
电动 |
重量 |
||||||
|
L |
D |
b-f |
f2 |
z-d |
H |
L1 |
|
|
||
|
1.6 |
50 |
230 |
160 |
18-3 |
- |
4--18 |
645 |
590 |
DZW10A |
48 |
|
65 |
290 |
180 |
18-3 |
- |
4--18 |
690 |
590 |
DZW10A |
90 |
|
|
80 |
310 |
195 |
20-3 |
- |
8-18 |
715 |
590 |
DZW10A |
65 |
|
|
100 |
350 |
215 |
22-3 |
- |
8-18 |
770 |
590 |
DZW15A |
71 |
|
|
125 |
400 |
245 |
24--3 |
- |
8-18 |
780 |
590 |
DZW20A |
119 |
|
|
150 |
480 |
280 |
24--3 |
- |
8-23 |
810 |
590 |
DZW30A |
210 |
|
|
200 |
600 |
335 |
26-3 |
- |
12-23 |
967 |
810 |
DZW45A |
320 |
|
|
250 |
650 |
405 |
30-3 |
- |
12-23 |
1143 |
810 |
DZW60A |
550 |
|
|
300 |
750 |
460 |
30-3 |
- |
12-23 |
1292 |
830 |
DZW90A |
78 |
|
J941 系列电动截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
