球阀 手动陶瓷球阀
更新：2022/8/12 10:09:22 点击：
- 品牌： 工开阀门
- 型号： Q41TC
产品介绍
Q41TC手动陶瓷球阀
具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。
Q41TC手动陶瓷球阀特点：
阀门球体、阀座和阀体内部与介质接触部件均为结构陶瓷材料，具有出色的耐腐蚀、耐磨损和耐冲刷性能。
阀球和阀座精密研磨达到零泄露。
Q41TC手动陶瓷球阀制造标准：
连接标准：GB/T 9113
适用温度：-20°C~550°C
试验标准：GB/T 13927
公称通径：DN15~DN300
Q41TC手动陶瓷球阀零部件材料表：
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M |
|
2 |
阀芯 |
氧化锆（3Y-ZrO2）、氧化铝（AI2O3） |
|
3 |
阀杆/轴套/填料压套 |
17-4PH、316L、合金材料 |
|
4 |
密封部件 |
VMQ、FKM、PTFE |
|
5 |
填料 |
PTFE、RPTFE、石墨 |
|
6 |
压板/支架 |
CF8、WCB |
|
7 |
螺栓/垫圈 |
A193-B7/A194-2H/SS304 |

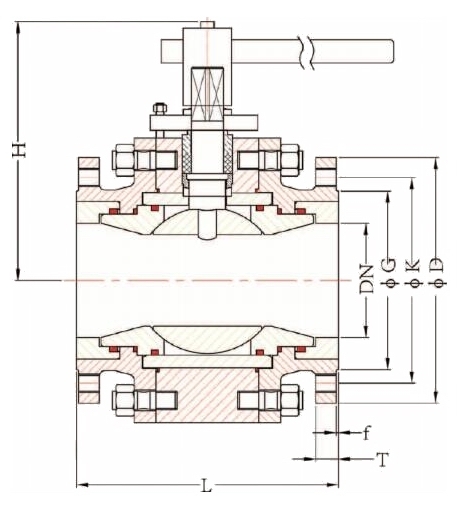

Q41TC手动陶瓷球阀结构：（图）
Q41TC手动陶瓷球阀外观尺寸：
|
DN |
H |
L |
ØD |
ØK |
ØG |
T |
F |
Z |
|
15 |
85 |
108 |
95 |
65 |
45 |
14 |
2 |
4-M12 |
|
20 |
94 |
117 |
105 |
75 |
55 |
16 |
2 |
4-M12 |
|
25 |
98 |
127 |
115 |
85 |
65 |
16 |
2 |
4-M12 |
|
32 |
112 |
140 |
140 |
100 |
76 |
18 |
2 |
4-M16 |
|
40 |
124 |
165 |
150 |
110 |
84 |
18 |
2 |
4-M16 |
|
50 |
135 |
178 |
165 |
125 |
99 |
20 |
2 |
4-M16 |
|
65 |
156 |
190 |
185 |
145 |
118 |
20 |
2 |
4-M16 |
|
80 |
177 |
203 |
200 |
160 |
132 |
20 |
2 |
8-M16 |
|
100 |
207 |
229 |
220 |
180 |
156 |
22 |
2 |
8-M16 |
|
125 |
240 |
356 |
250 |
210 |
184 |
22 |
2 |
8-M16 |
|
150 |
240 |
394 |
285 |
240 |
211 |
24 |
2 |
8-M16 |
|
200 |
280 |
457 |
340 |
295 |
266 |
24 |
2 |
12-M20 |
|
250 |
- |
533 |
405 |
355 |
319 |
30 |
2 |
12-M24 |
|
300 |
- |
610 |
460 |
410 |
370 |
30 |
2 |
12-M24 |
Q41TC手动陶瓷球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
