安全阀 外螺纹安全阀
更新：2022/8/22 10:57:02 点击：
- 品牌： 工开阀门
- 型号： A28H,A28W,A28Y
产品介绍
A28H,A28W,A28Y弹簧全启式外螺纹安全阀
适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A28Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
A28H,A28W,A28Y弹簧全启式外螺纹安全阀性能：
产品名称：
弹簧全启式外螺纹安全阀
产品型号：
A28H、A28W、A28Y
公称通径：
DN15～DN80
结构形式：
弹簧全启式
公称压力：
1.6MPa～6.4MPa
连接方式：
外螺纹
适用温度：
-40ºC～+200ºC
驱动方式：
弹簧自动起跳
阀体材质：
铜、铁、铸钢、不锈钢
制造标准：
国标GB、德国DIN、美国API、ANSI
A28H,A28W,A28Y弹簧全启式外螺纹安全阀零部件材料表：
|
NO. |
零件名称 |
A28H材料 |
A28W-P材料 |
A28W-R材料 |
|
1 |
阀体 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
阀杆 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
调整螺杆 |
45 |
2Cr13 |
1Cr18Ni9Ti |
|
8 |
保护罩 |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
|
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 |
|

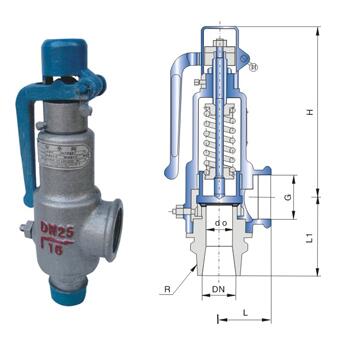

A28H,A28W,A28Y弹簧全启式外螺纹安全阀结构：（图）
A28H,A28W,A28Y弹簧全启式外螺纹安全阀外观尺寸：
|
公称通径 |
尺寸 |
|||||
|
do |
Rc |
L |
L1 |
G |
H |
|
|
15 |
10 |
1/2" |
40 |
65 |
1/2" |
135 |
|
20 |
15 |
3/4" |
45 |
70 |
3/4" |
140 |
|
25 |
20 |
1" |
45 |
76 |
1" |
155 |
|
32 |
25 |
11/4" |
55 |
85 |
11/4" |
170 |
|
40 |
32 |
11/2" |
55 |
85 |
11/2" |
310 |
|
50 |
40 |
2" |
67 |
100 |
2" |
322 |
|
65 |
50 |
21/2" |
76 |
112 |
21/2" |
344 |
|
80 |
65 |
3" |
110 |
135 |
3" |
395 |
A28H,A28W,A28Y弹簧全启式外螺纹安全阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
