闸阀 衬氟闸阀
更新：2022/8/9 14:07:41 点击：
- 品牌： 工开阀门
- 型号： Z41F46
产品介绍
Z41F46防腐蚀衬氟闸阀
适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
Z41F46防腐蚀衬氟闸阀特点：
1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
Z41F46防腐蚀衬氟闸阀技术参数：
|
设计标准 |
GB12234 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
GB/T13927 |
|
驱动方式 |
手动、电动、气动 |

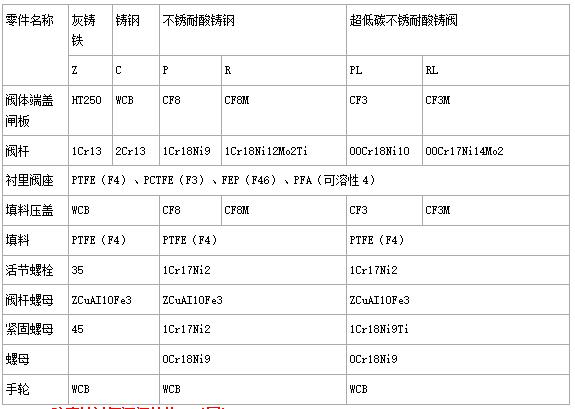

Z41F46防腐蚀衬氟闸阀零部件材料表：

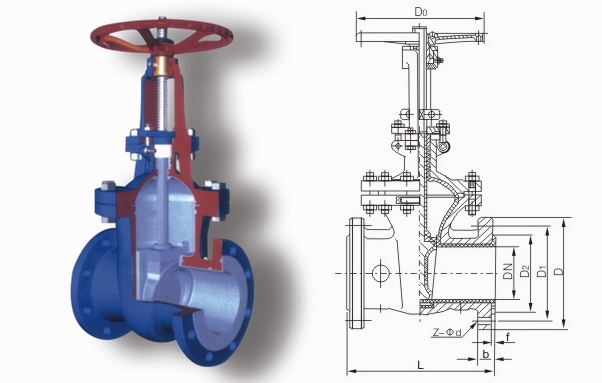

Z41F46防腐蚀衬氟闸阀结构：（图）
Z41F46防腐蚀衬氟闸阀外观尺寸：
|
公称通径 |
主要外形链接尺寸 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
|
DN |
inch |
PN1.0MPa |
||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
300 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
325 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
350 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
|
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
Z41F46防腐蚀衬氟闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
