闸阀 电动刀型闸阀
更新：2022/8/30 13:29:00 点击：
- 品牌： 工开阀门
- 型号： Z973F、Z973H
产品介绍
Z973F、Z973H 电动刀型闸阀
电动驱动、对夹式连接、明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6~16，阀体材料为碳素钢的闸阀。
Z973F、Z973H 电动刀型闸阀特点：
配有多回转式电动装置，使阀板作上下直线运动，并可实现远程控制阀门的打开或关闭。通径范围：DN50~DN500，使用温度 ≤100℃，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。
Z973F、Z973H 电动刀型闸阀性能：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
Z973F-6C |
6 |
0.6 |
≤ 100 |
灰渣等 |
|
Z973H-6C |
||||
|
Z973F-10C |
10 |
1.0 |
||
|
Z973H-10C |
||||
|
Z973F-16C |
16 |
1.6 |
||
|
Z973H-16C |
Z973F、Z973H 电动刀型闸阀零部件材料表：
|
型号 |
材料 |
||||
|
阀体 |
闸板 |
密封面 |
阀杆 |
填料 |
|
|
Z973F-6C |
碳素钢 |
铬镍钛不锈钢 |
氟塑料 |
铬不锈钢 |
石棉 |
|
Z973H-6C |
镶或喷焊铁基合金 |
||||
|
Z973F-10C |
氟塑料 |
||||
|
Z973H-10C |
镶或喷焊铁基合金 |
||||
|
Z973F-16C |
氟塑料 |
||||
|
Z973H-16C |
镶或喷焊铁基合金 |
||||

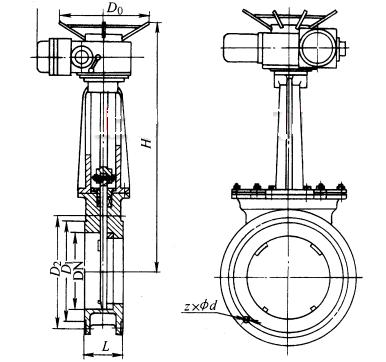

Z973F、Z973H 电动刀型闸阀结构：（图）
Z973F、Z973H 电动刀型闸阀外观尺寸：
|
DN |
L |
D1 |
D2 |
z×ød |
H |
电装型号 |
重量 / kg |
|
50 |
50 |
90 |
110 |
4×ø12 |
370 |
DZ10 |
52 |
|
65 |
50 |
110 |
130 |
4×ø12 |
460 |
DZ10 |
53 |
|
80 |
50 |
125 |
150 |
4×ø16 |
590 |
DZ10 |
55 |
|
100 |
50 |
145 |
170 |
4×ø16 |
780 |
DZ10 |
57 |
|
150 |
60 |
200 |
225 |
8×ø16 |
980 |
DZ10 |
71 |
|
200 |
60 |
255 |
280 |
8×ø16 |
1053 |
DZ15 |
81 |
|
250 |
70 |
310 |
335 |
12×ø16 |
1060 |
DZ20 |
100 |
|
300 |
80 |
362 |
395 |
12×ø20 |
1230 |
DZ20 |
123 |
|
350 |
90 |
412 |
445 |
12×ø20 |
1250 |
DZ30 |
148 |
|
400 |
100 |
462 |
498 |
16×ø20 |
1770 |
DZ30 |
158 |
|
450 |
120 |
518 |
550 |
16×ø20 |
1920 |
DZ45 |
225 |
|
500 |
130 |
568 |
600 |
16×ø20 |
2010 |
DZ45 |
240 |
Z973F、Z973H 电动刀型闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
