针型阀 不锈钢卡套针型阀

更新:2022/8/2 9:22:30      点击:
  • 品牌:   工开阀门
  • 型号:   J91W-40P-64P-160P-320P
  • 在线订购
产品介绍

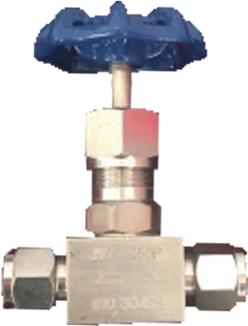

J91W-40P-64P-160P-320P不锈钢卡套针型阀

是由卡套式连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,不锈钢高压焊接针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,最合适与与压力表配合。

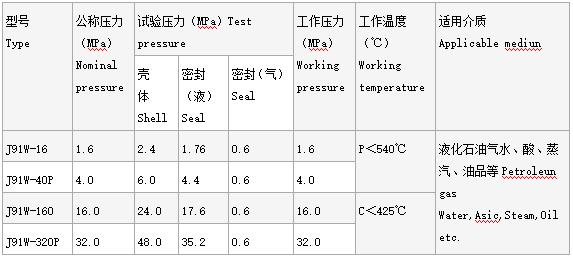

J91W-40P-64P-160P-320P不锈钢卡套针型阀性能:


J91W-40P-64P-160P-320P不锈钢卡套针型阀
制造标准:

1. 制造标准:GB/T12224-2005 JB/T7747-1995
2. 连接形式:卡套式
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验及试验:GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃~+350℃
7. 适用介质:水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

J91W-40P-64P-160P-320P不锈钢卡套针型阀零部件材料表:

序号
NO.

零件名称
Part name

材质
Material

1

卡套 Ferrule & Ferrule Set

20# A105 SS304 SS304L SS316 SS316L

2

连接螺母 Connector Nut

20# A105 SS304 SS304L SS316 SS316L

3

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

4

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE RTFE

5

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

6

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)

7

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

8

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

9

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

10

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

11

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

12

带帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

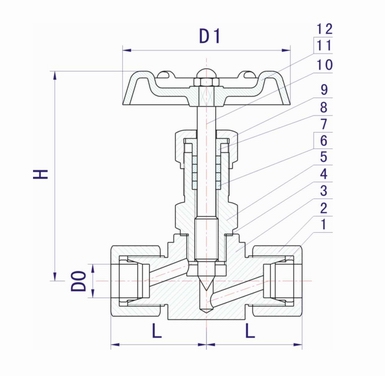

J91W-40P-64P-160P-320P不锈钢卡套针型阀结构:(图)


J91W-40P-64P-160P-320P不锈钢卡套针型阀外观尺寸:

型号

D0

L

H

D1

J91W-40P-64P-160P-320P

ø8

38

92

ø70

J91W-40P-64P-160P-320P

ø10

38

92

ø70

J91W-40P-64P-160P-320P

ø12

39

92

ø70

J91W-40P-64P-160P-320P

ø14

40

94

ø70

J91W-40P-64P-160P-320P

ø18

42

100

ø80

J91W-40P-64P-160P-320P不锈钢卡套针型阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。

其它需知,敬请来电13671965985咨询,全天侯为您服务!

定货需知:(备有表格请提供邮箱)

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称,型号,材质。

3. 标明现场工况:介质,温度,环境要求。

4. 产品连接方式,启闭操作方式。

5. 定制数量,恰谈时确定的样图(L/H)。

6. 收货单位,收货人,地址,收验时间,联系电话。
