产品介绍
ZDGT电动隔膜调节阀
阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。电动隔膜调节阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
ZDGT电动隔膜调节阀特点：
由PS系列和3810系列直行程电动执行机构和隔膜阀组成。电动调节隔膜阀电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动调节隔膜阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动隔膜调节阀控制精度和性能比DKZ型有明显提高。
ZDGT电动隔膜调节阀性能：
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
|
允许压差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
|||
|
额定流量系数Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
|
|
公称压力(MPa) |
1.0 |
||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
|||||
|
流量特性 |
近似快开（调节式） |
||||||||
|
法兰尺寸 |
铸铁法兰按JB78-59，铸钢法兰按JB79-59 |
||||||||
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
||||
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
|||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
||||||
ZDGT电动隔膜调节阀零部件材料表：
|
阀体材料 |
衬里材料 |
隔膜材料 |
|
铸铁HT200 |
无 |
氯丁橡胶 |
|
铸铁HT200 |
聚三氟氯乙烯 |
氟橡胶 |
|
铸不锈钢 |
无 |
氟橡胶 |

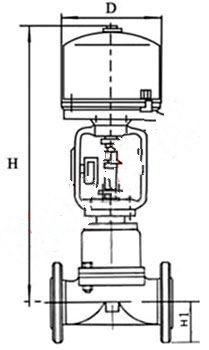

ZDGT电动隔膜调节阀结构：（图）
ZDGT电动隔膜调节阀外观尺寸：
|
公通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
|
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
|
配PSL |
H(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
D(mm) |
176 |
225 |
|||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
|
配361L |
H(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
D(mm) |
225 |
310 |
|||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
ZDGT电动隔膜调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
