美标浮动球阀
更新：2022/7/6 11:36:18 点击：
- 品牌： 工开阀门
- 型号： Q41F
产品介绍
Q41F美标浮动球阀特点：
1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，目前球阀的密封面材料使用塑料、密封性好，在真空系统中也已经常使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
Q41F美标浮动球阀性能：
|
|
||
|
磅级（Class） |
壳体试验 |
密封试验 |
|
150 |
3.0 |
2.2 |
|
300 |
7.6 |
5.6 |
|
600 |
15.0 |
11.0 |
|
10K |
2.4 |
1.5 |
|
20K |
5.8 |
4.0 |
Q41F美标浮动球阀零部件材料表：
|
名称 |
WCB类 |
|
CF3类 |
CF8M类 |
CF3M类 |
|
|
阀体座体 |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
|
球体 |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
|
B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
|
|
阀杆 |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
|
|
阀座 |
PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion |
|||||
|
阀座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
|
弹簧 |
|
3yc-7/17-49H |
||||
|
O形圈 |
NBR |
氟橡胶 |
||||
|
螺柱 |
A193-B7 |
A193-B8 |
||||
|
螺母 |
A194-2H |
A194-8 |
||||

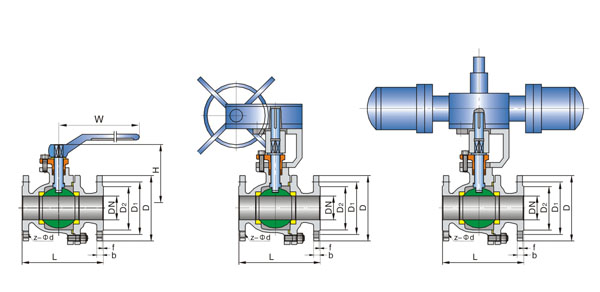

Q41F美标浮动球阀结构：（图）
Q41F美标浮动球阀外观尺寸：
|
型号 Type |
规格 Size(mm) |
尺寸 Dimension(mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
W |
|
|
Q41H/F/Y-150Lb |
1/2″ |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-Φ15 |
68 |
115 |
|
3/4″ |
20 |
117 |
98 |
70 |
43 |
12 |
4-Φ15 |
75 |
130 |
|
|
1″ |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-Φ15 |
85 |
150 |
|
|
11/4″ |
32 |
140 |
117 |
89 |
64 |
13 |
4-Φ15 |
96 |
190 |
|
|
11/2″ |
40 |
165 |
127 |
98.5 |
73.2 |
15 |
4-Φ15 |
107 |
230 |
|
|
2″ |
50 |
178 |
152 |
120.7 |
92 |
16 |
4-Φ19 |
118 |
240 |
|
|
21/2″ |
65 |
190 |
177.8 |
139.7 |
104.7 |
18 |
4-Φ19 |
145 |
280 |
|
|
3″ |
80 |
203 |
190.5 |
152.4 |
127 |
19 |
4-Φ19 |
160 |
310 |
|
|
4″ |
100 |
229 |
229 |
190.5 |
157 |
24 |
8-Φ19 |
185 |
330 |
|
|
5″ |
125 |
356 |
254 |
216 |
185.7 |
26 |
8-Φ22 |
230 |
600 |
|
|
6″ |
150 |
394 |
279 |
241.3 |
216 |
26 |
8-Φ22 |
260 |
800 |
|
|
8″ |
200 |
457 |
343 |
298.5 |
270 |
29 |
8-Φ22 |
310 |
1000 |
|
|
10″ |
250 |
533 |
406 |
362 |
324 |
31 |
12-Φ25 |
350 |
1200 |
|
Q41F美标浮动球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
