闸阀 锻钢低温闸阀
更新：2022/8/8 16:32:28 点击：
- 品牌： 工开阀门
- 型号： DZ61Y
产品介绍
DZ61Y锻钢低温闸阀
适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。
DZ61Y锻钢低温闸阀性能：
|
型号 |
压力级 (LB) |
工作压力 (MPa) |
适用温度 (℃) |
适用介质 |
|
DZ11H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ11H-300(Lb) |
300 |
5.0 |
||
|
DZ11H-600(Lb) |
600 |
10.0 |
||
|
DZ11H-800(Lb) |
800 |
14.0 |
||
|
DZ61H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ61H-300(Lb) |
300 |
5.0 |
||
|
DZ61H-600(Lb) |
600 |
10.0 |
||
|
DZ61H-800(Lb) |
800 |
14.0 |
DZ61Y锻钢低温闸阀零部件材料表：
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
DZ11H-150(Lb) |
低温钢、LCB、不锈钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石棉 |
|
DZ11H-300(Lb) |
||||
|
DZ11H-600(Lb) |
||||
|
DZ11H-800(Lb) |
||||
|
DZ61H-150(Lb) |
低温钢、LCB、不锈钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石棉 |
|
DZ61H-300(Lb) |
||||
|
DZ61H-600(Lb) |
||||
|
DZ61H-800(Lb) |
||||

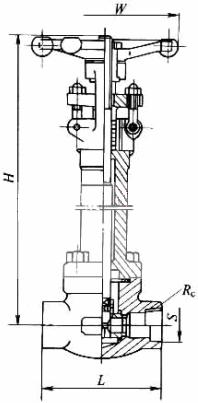

DZ61Y锻钢低温闸阀结构：（图）
DZ61Y锻钢低温闸阀外观尺寸：
|
DN |
S/mm |
T/in |
W/mm |
H（开）/mm |
重量/kg |
||
|
in |
mm |
JNSI |
JIS |
||||
|
½ |
15 |
21.8 |
22.2 |
½ |
125 |
333 |
7.1 |
|
¾ |
20 |
27.1 |
27.7 |
¾ |
125 |
360 |
9.4 |
|
1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
|
1¼ |
32 |
42.6 |
42.2 |
1¼ |
160 |
475 |
15.0 |
|
1½ |
40 |
48.7 |
49.1 |
1½ |
180 |
475 |
17.8 |
|
2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |
DZ61Y锻钢低温闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
