PZ41H、PZ941H排渣闸阀

适用于公称压力PN1.6～6.4MPa，工作温度0～350℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。其他排渣闸阀：电动排渣闸阀，高温排渣闸阀，陶瓷排渣闸阀，伞齿轮排渣闸阀。

PZ41H、PZ941H排渣闸阀特点：

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接；
2、启闭件采用半密封副强制密封，性能优良
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠；
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻；
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性；
6、中大口径设置滚动轴承，启闭轻松。

PZ41H、PZ941H排渣闸阀性能：

型号	公称压力	试验压力		适用温度	适用介质
		强度试验	密封试验
1.6	2.4	1.8	22.0	≤350	灰水混合物、渣水比1：6 **粒度＜50mm
2.5	3.8	2.8	27.5
4.0	6.0	4.4	35.2
6.4	9.6	7.1	22.0

PZ41H、PZ941H排渣闸阀制造标准：

设计标准	结构长度	压力-温度	连接法兰	试验和检验	产品标识
GB/12234 GB/3595	GB/12221	GB/9131 JB/T74 HG/20604	JB/T74-90 GB/9113 HG/20592-20635	JB/T9092-1999 GB/13927	JB/T7928 GB/T12220

PZ41H、PZ941H排渣闸阀零部件材料表：

阀体	阀盖	支架	阀板	阀杆	阀座	密封环	填料	阀杆螺母	适用介质	适用温度
WCB	WCB	WCB	WCB+耐磨合金WCB+陶瓷	2Cr13	WCB+耐磨合金WCB+陶瓷	增强柔性石墨		ZCuAI10Fe3	煤、灰渣、泥浆	350

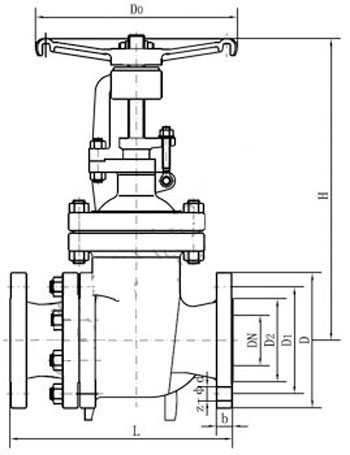

PZ41H、PZ941H排渣闸阀结构：（图）

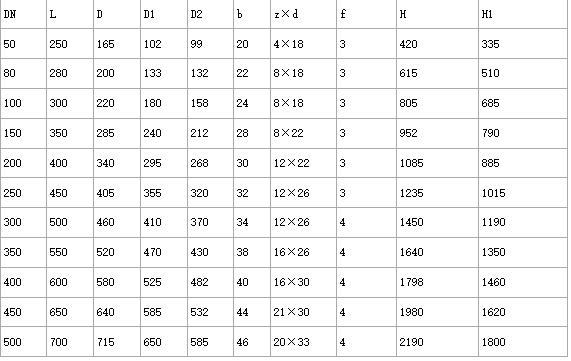

PZ41H、PZ941H排渣闸阀外观尺寸：

PZ41H、PZ941H排渣闸阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
