SD341X/SD343H铸钢伸缩蝶阀
具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
SD341X/SD343H铸钢伸缩蝶阀特点：
1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、手动伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。
SD341X/SD343H铸钢伸缩蝶阀性能：
|
工作压力(MPa) |
0.6 |
1.0、1.6、2.5 |
||
|
适用温度(℃) |
橡胶密封≤80℃ |
适用温度(℃) |
金属硬密封≤425℃ |
|
|
适用介质 |
水、污水、油品、空气等 |
适用介质 |
水、蒸汽、污水、油品、空气等 |
|
|
材料 |
阀体 |
灰铸铁 |
灰铸铁、铸钢 |
球墨铸铁 |
|
蝶板 |
球墨铸铁(表面处理) |
球墨铸铁、不锈钢 |
球墨铸铁 |
|
|
阀杆 |
2Cr13 |
不锈钢、碳素钢 |
铬不锈钢 |
|
SD341X/SD343H铸钢伸缩蝶阀技术参数：
|
公称通径 |
DN（mm） |
50～2000 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用温度 |
≤80℃～425℃ |
|||
|
适用介质 |
空气、水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||

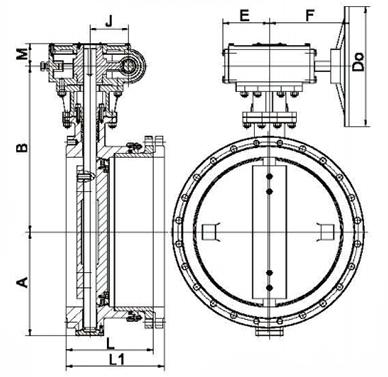

SD341X/SD343H铸钢伸缩蝶阀结构：（图）
SD341X/SD343H铸钢伸缩蝶阀外观尺寸：
|
DN |
L |
L1 max |
A |
B |
E |
F |
J |
M |
Do |
|
50 |
160 |
172 |
83 |
120 |
90 |
205 |
83 |
115 |
200 |
|
65 |
160 |
172 |
89 |
145 |
90 |
205 |
83 |
115 |
200 |
|
80 |
180 |
195 |
98 |
158 |
90 |
205 |
83 |
115 |
200 |
|
100 |
195 |
215 |
110 |
170 |
90 |
205 |
83 |
115 |
200 |
|
125 |
205 |
225 |
123 |
182 |
90 |
205 |
83 |
115 |
200 |
|
150 |
205 |
225 |
140 |
210 |
90 |
205 |
83 |
115 |
200 |
|
200 |
218 |
238 |
170 |
238 |
90 |
205 |
83 |
115 |
200 |
|
250 |
233 |
258 |
195 |
270 |
90 |
205 |
83 |
134 |
250 |
|
300 |
248 |
268 |
222 |
300 |
90 |
205 |
83 |
134 |
250 |
|
350 |
278 |
303 |
252 |
330 |
120 |
265 |
141 |
159 |
250 |
|
400 |
298 |
323 |
285 |
368 |
120 |
265 |
141 |
159 |
250 |
|
450 |
311 |
336 |
310 |
402 |
185 |
250 |
115 |
163 |
250 |
|
500 |
330 |
355 |
337 |
438 |
185 |
250 |
115 |
163 |
315 |
|
600 |
350 |
375 |
393 |
490 |
245 |
400 |
145 |
185 |
315 |
|
700 |
364 |
395 |
450 |
558 |
245 |
400 |
145 |
185 |
315 |
|
800 |
415 |
445 |
515 |
625 |
310 |
460 |
191 |
220 |
315 |
|
900 |
435 |
475 |
560 |
685 |
310 |
460 |
191 |
220 |
400 |
|
1000 |
510 |
550 |
610 |
750 |
410 |
55 |
270 |
255 |
400 |
|
1200 |
590 |
630 |
825 |
880 |
410 |
55 |
270 |
255 |
400 |
|
1400 |
590 |
630 |
840 |
987 |
520 |
640 |
351 |
320 |
400 |
|
1600 |
626 |
660 |
960 |
1158 |
520 |
785 |
440 |
335 |
630 |
|
1800 |
670 |
710 |
1060 |
1258 |
520 |
640 |
351 |
320 |
400 |
|
2000 |
680 |
720 |
1165 |
1365 |
520 |
640 |
351 |
320 |
400 |
|
2200 |
700 |
740 |
1325 |
1470 |
520 |
640 |
351 |
320 |
400 |
SD341X/SD343H铸钢伸缩蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
