产品介绍
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀
电动、法兰连接（DKZ960Y 为对接焊连接）、明杆楔式弹性闸板，阀座密封面材料为不锈钢或硬质合金，公称压力 PN16~PN63，阀体材料为碳钢（DKZ940H-16C~63、DKZ960Y-16C~63）、Cr5Mo（DKZ940Y-16I~63I）的真空闸阀。
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀性能：
|
型号 |
PN |
工作压力/MPa |
|
DKZ940H-16C~63 |
16~63 |
1.6~6.3 |
|
DKZ940Y-16I~63I |
||
|
DKZ960Y-16C~63 |
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀零部件材料表：
|
型号 |
材料 |
|||||
|
阀体、闸板、阀盖 |
填料 |
填料垫 |
手轮 |
阀杆螺母 |
阀杆 |
|
|
DKZ940H-16C~63 |
WCB |
柔性石墨 |
AL |
QT450-10 |
ZCuA110Fe3 |
1Cr13 |
|
DKZ940Y-16I~63I |
Cr5Mo |
|||||
|
DKZ960Y-16C~63 |
WCB |
|||||

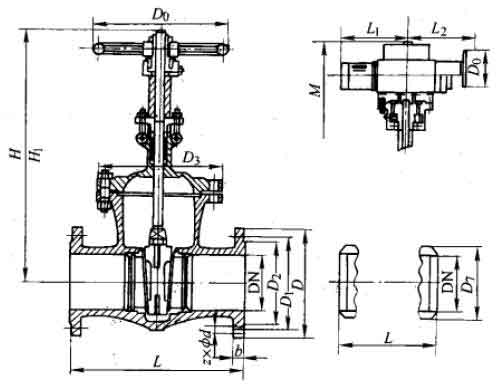

DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀结构：（图）
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀外观尺寸：
|
DN |
L |
D |
b |
z×Φd |
D3 |
D7 |
M |
L1 |
D0 |
电装型号 |
重量/kg |
|
50 |
250 |
160 |
16 |
4×Φ18 |
165 |
80 |
574 |
170 |
400 |
Z10-18 |
106 |
|
65 |
265 |
180 |
18 |
4×Φ18 |
185 |
95 |
590 |
170 |
400 |
Z20-18 |
115 |
|
80 |
280 |
195 |
20 |
8×Φ18 |
205 |
114 |
625 |
170 |
400 |
ZD22-18b |
126 |
|
100 |
300 |
215 |
20 |
8×Φ18 |
232 |
140 |
756 |
170 |
400 |
ZD22-18b |
136 |
|
150 |
350 |
280 |
24 |
8×Φ23 |
335 |
182 |
930 |
325 |
250 |
ZD30-18a |
222 |
|
200 |
400 |
335 |
26 |
12×Φ23 |
400 |
240 |
1074 |
325 |
250 |
ZD30-18a |
222 |
|
250 |
450 |
405 |
30 |
12×Φ25 |
475 |
298 |
1269 |
408 |
360 |
ZD45-36c |
454 |
|
300 |
500 |
460 |
30 |
12×Φ25 |
530 |
350 |
1514 |
408 |
360 |
ZD60-36b |
557 |
|
350 |
550 |
520 |
34 |
16×Φ25 |
610 |
402 |
1750 |
445 |
400 |
ZD90-18b |
886 |
|
400 |
600 |
580 |
36 |
16×Φ30 |
710 |
458 |
1900 |
445 |
400 |
ZD120-36b |
1106 |
|
500 |
700 |
705 |
44 |
20×Φ34 |
850 |
560 |
2350 |
- |
- |
DZW180 |
1060 |
|
600 |
800 |
840 |
48 |
20×Φ41 |
1015 |
684 |
2810 |
430 |
400 |
DZW400 |
2688 |
DKZ940H、DKZ940Y、DKZ960Y 型 PN16~PN63 真空闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
