产品介绍
H61Y/H承插焊锻钢止回阀
有三种体盖连接设计形式。一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。 安装在火汽管道上，作为自动防止介质逆流的安全装置。
H61Y/H承插焊锻钢止回阀特点：
1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、阀体、阀盖均为模锻件。
3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）。
H61Y/H承插焊锻钢止回阀性能：
|
型号 |
H61H |
H61Y |
|
|
适用温度（℃） |
≤425 |
||
|
适用介质 |
水、蒸汽、油品 |
||
|
材料 |
阀体、阀盖 |
碳素钢 |
|
|
阀瓣 |
铬不锈钢 |
||
|
密封面 |
铬不锈钢或碳钢对焊铁基合金 |
||
|
垫片 |
柔性石墨 |
||
H61Y/H承插焊锻钢止回阀零部件材料表：
|
零件名称 |
阀体 |
阀盖 |
阀瓣 |
螺栓 |
|
|
材料 |
C |
25Mn |
25Mn |
3Cr13 |
35Mo |
|
I |
15CrMo |
15CrMo |
3Cr13 |
35Mo |
|
|
P |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
35Mo |
|
|
R |
0Cr17Ni12Mo2Ti |
0Cr17Ni12Mo2Ti |
0Cr17Ni12Mo2Ti |
1Cr17Ni2 |
|

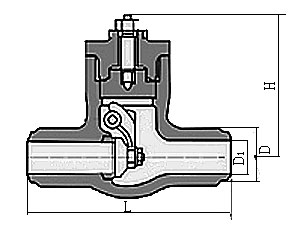

H61Y/H承插焊锻钢止回阀结构：（图）
H61Y/H承插焊锻钢止回阀外观尺寸：
|
公称通径DN |
尺寸 (mm) |
重量 (kg) |
|||||
|
mm |
in |
L |
I |
D |
D1 |
H |
|
|
15 |
1/2 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
|
20 |
3/4 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
|
25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
|
32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
|
40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
|
50 |
2 |
|
|
|
|
|
|
H61Y/H承插焊锻钢止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
