回流阀 安全回流阀
更新：2022/8/1 15:01:31 点击：
- 品牌： 工开阀门
- 型号： AHN42F
产品介绍
AHN42F安全回流阀
安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
AHN42F安全回流阀性能：
|
公称压力 |
壳体试验 |
密封试验 |
开启压力 |
适用介质 |
适宜温度 |
|
1.6 |
2.4 |
0.9PK |
用户确定 |
液化气、天然气 |
-40~+80℃ |
|
2.5 |
3.75 |
||||
|
4.0 |
4.4 |
AHN42F安全回流阀制造标准：
|
设计、制造 |
法兰连接 |
结构长度 |
公称通径 |
公称压力 |
|
GB/T12243 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN25~DN150mm |
PN1.6、2.5、4.0MPa |
AHN42F安全回流阀零部件材料表：
|
阀体、阀盖 |
阀座、阀瓣、阀杆 |
弹簧 |
密封面 |
|
WCB |
铬不锈钢 |
铬钒钢 |
聚四氟乙烯 |

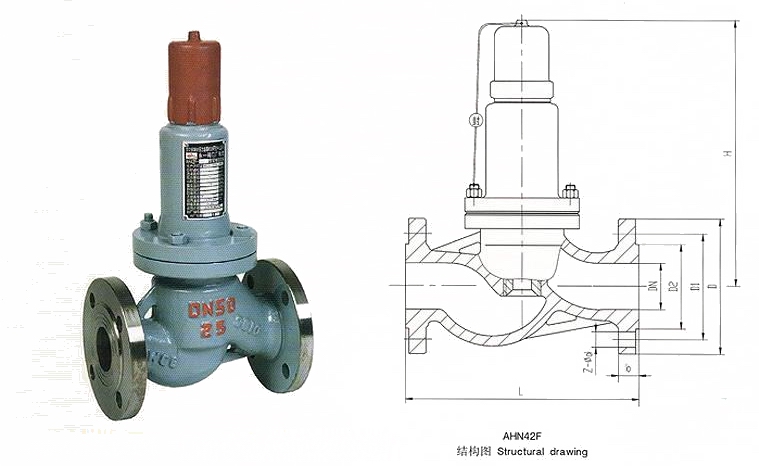

AHN42F安全回流阀结构：（图）
AHN42F安全回流阀外观尺寸：
|
公称通径 |
尺寸 |
||||||
|
D |
D1 |
D2 |
b |
Z-ød |
L |
H |
|
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
AHN42F安全回流阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
