U41SF美标API柱塞阀

是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。

U41SF美标API柱塞阀特点：

美标柱塞阀由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。 美标柱塞阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖。其优越性远胜于普通截止阀。全部采用美国标准 (ANSl)及美国石油学会标准(APl)的连接、结构尺寸，内件采用国际(GB)尺寸。

U41SF美标API柱塞阀性能：

阀体材质	铸铁、铸钢、不锈钢、铬钼钢
密封面材质	H、Y、W、SM
工作压力	1.6-10MPA
工作温度	-20°C-450°C
阀门口径	DN15-DN300
连接方式	:法兰、内螺纹
传动方式	手动、蜗轮传动
适用介质	水、油品、气体、燃气、酸类
制造标准	美标

U41SF美标API柱塞阀零部件材料表：

阀体	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
柱塞	铬镍钛不锈钢
导向环	304不锈钢
密封圈	四氟乙烯加柔性石墨（PTFE）
上盖	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
铜螺母	铜合金
阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
手轮	ASTM A536 Gr.60-40-18、A216-WCB

U41SF美标API柱塞阀：（图）

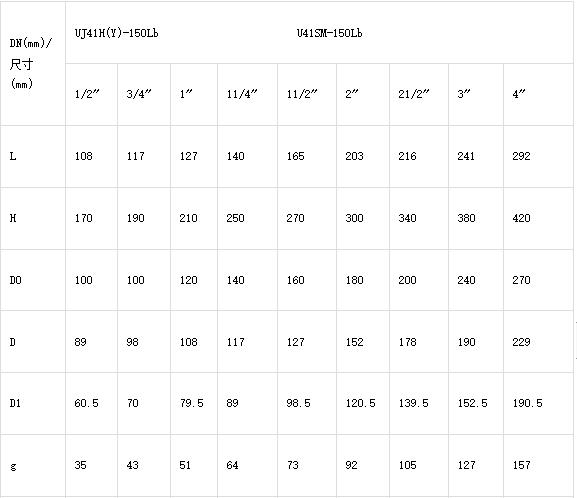

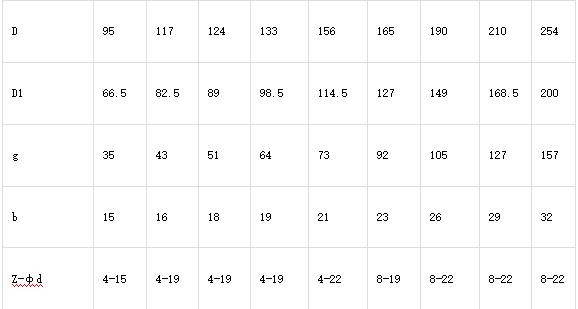

U41SF美标API柱塞阀外观尺寸：

U41SF美标API柱塞阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联系电话。
