浆液阀铸铁对夹式浆液阀

更新：2022/8/30 10:50:25 点击：

品牌：工开阀门
型号： Z73X、Z373X

产品介绍

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀

手动（Z73X）或涡轮驱动（Z373X），对夹式连接形式，明杆平行式刚性单闸板，阀座密封面材料为合成橡胶或聚四氟乙烯，公称压力 PN2.5~PN16，阀体材料为灰铸铁的闸阀（浆液阀）。Z73X、Z373X 型浆料阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀特点：

①结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小。②闸板密封面采用铬镍钛不锈钢，使用寿命长。③采用聚四氟乙烯填料，密封可靠，操作轻便灵活。

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀性能：

型号	PN	工作压力/MPa	适用介质	适用温度/℃
Z73X-2.5	2.5	0.25	煤浆、糠浆、纸浆、泥浆、污水、矿渣等	≤120
Z73X-2.5
Z73X-6	6	0.6
Z373X-6
Z73X-10
	10	1.0
Z373X-10
Z73X-16	16	1.6
Z373X-16

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀零部件材料表：

型号	材料
	阀体	闸板	阀体密封圈	阀杆	支架	填料
Z73X-2.5	灰铸铁	铬镍钛不锈钢	合成橡胶或聚四氟乙烯	铬不锈钢	碳素钢	聚四氟乙烯
Z73X-2.5
Z73X-6
Z373X-6
Z73X-10
Z373X-10
Z73X-16
Z373X-16

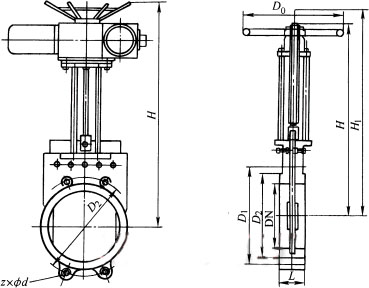

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀结构：（图）

Z73X、Z373X 型 PN2.5~PN16 铸铁对夹式浆液阀外观尺寸：

DN	结构长度①		D1	D2	Z73X			Z373X		Z73X	Z373X
DN	L1	L2	D1	D2	H	H1	D0	H	型号	L1/L2
400	80	110	495	463	1026	1426	500	—	—	131/210	—
450	90	114	550	518	1128	1578	500	—	—	200/260	—
500	90	132	600	568	1225	1725	500	—	—	227/327	—
600	100	154	705	667	1466	2066	700	1640	BA-1	347	425
700	—	165	810	772	—	—	—	1930		—	750
800	—	190	920	878	—	—	—	2225		—	1050
900	—	203	1020	978	—	—	—	2520	BA-2	—	1350
1000	—	216	1120	1078	—	—	—	2805	BA-2	—	1650
