截止针形阀
更新：2022/7/6 14:08:33 点击：
- 品牌： 工开阀门
- 型号： J24W
产品介绍
J24W角式截止针形阀特点：
1、J24W外螺纹角式截止阀设计制造：GB/T12224-1989 ；
2、连接形式：外螺纹焊接式 ；
3、结构特征：活动阀瓣，直角式 ；
4、阀门检验和试验：GB/T13927-1992；
5、适用介质液化石油气水、酸、蒸汽、油品。
J24W角式截止针形阀性能：
|
型号 |
公称压力（MPa） |
试验压力PS（MPa） |
工作压力 |
工作温度 |
适用介质 |
||
|
壳体 |
密封 |
密封 |
（MPa） |
(℃) |
|||
|
（MPa） |
（液） |
（气） |
|
|
|||
|
J24W-160P-DN3 |
16 |
24 |
17.6 |
0.6 |
16 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J24W-320P-DN6 |
32 |
48 |
35.2 |
0.6 |
32 |
C≤425℃ |
|
J24W角式截止针形阀零部件材料表：
|
零件名称 |
阀体、阀盖 |
阀杆、阀瓣 |
填料 |
|
J24W-160P-DN3 |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J24W-320P-DN6 |
碳钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |

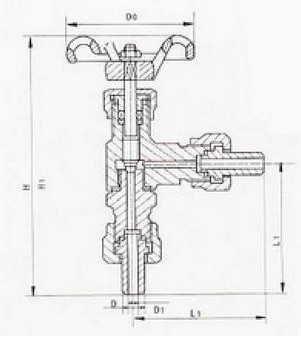

J24W角式截止针形阀结构：（图）
J24W角式截止针形阀外观尺寸：
|
型号 |
公称直径DN(mm) |
尺寸 |
重量(Kg) |
|||||
|
L1 |
Do |
H |
H1 |
D |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
168 |
14 |
3 |
1 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
168 |
14 |
6 |
1 |
J24W角式截止针形阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
