电动对夹软密封蝶阀
更新：2022/7/12 10:06:21 点击：
- 品牌： 工开阀门
- 型号： LDBUA
产品介绍
LDBUA系列 电动对夹软密封蝶阀制造标准：
|
法兰标准 GB9113、JB/T79 |
|
检测与试验 GB/T13927-1992 |
|
设计标准 JB-T8527-1997 |
|
结构长度标准 GB/T12221 |
LDBUA系列 电动对夹软密封蝶阀技术参数：
|
|
|
环境温度 -30℃～+70℃ |
|
防护等级 IP67 |
LDBUA系列 电动对夹软密封蝶阀零部件材料表：
|
公称通径 50-1000mm |
|
|
公称压力 PN10、PN16、PN25 |
|
|
连接方式 对夹连接 |
|
|
阀体材质 WCB、SS304、SS316、SS316L |
|
|
碟板材质 WCB、SS304、SS316、SS316L |
|
|
密封材料 NBR、EPDM、J（衬胶） |
|
|
工作温度 |
C2：-10℃～80℃ |
|
C3：-20℃～1300℃ |
|
LDBUA系列 电动对夹软密封蝶阀结构：（图）

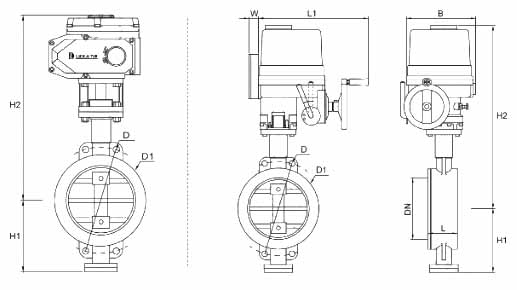

LDBUA系列 电动对夹软密封蝶阀外观尺寸：
|
GB阀体尺寸（mm）配LDE电动执行器 |
||||||||
|
规格型号 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-电动头 |
|
LDBUA40 |
40 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
|
LDBUA50 |
50 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
|
LDBUA65 |
65 |
46 |
145 |
112 |
70 |
464 |
4-Ф18 |
LDE-010 |
|
LDBUA80 |
80 |
46 |
160 |
121 |
83 |
476 |
4-Ф18 |
LDE-010 |
|
LDBUA100 |
100 |
52 |
180 |
153 |
105 |
495 |
8-Ф18 |
LDE-010 |
|
LDBUA125 |
125 |
56 |
210 |
182 |
115 |
559 |
8-Ф18 |
LDE-010 |
|
LDBUA150 |
150 |
56 |
240 |
209 |
137 |
579 |
8-Ф22 |
LDE-020 |
|
LDBUA200 |
200 |
60 |
295 |
262 |
164 |
668 |
8-Ф22 |
LDE-040 |
|
LDBUA250 |
250 |
68 |
350 |
319 |
206 |
700 |
12-Ф26 |
LDE-060 |
|
LDBUA300 |
300 |
78 |
400 |
373 |
23 |
800 |
12-Ф26 |
LDE-80 |
|
LDBUA350 |
350 |
78 |
460 |
405 |
248 |
805 |
16-Ф30 |
LDE-120 |
|
LDBUA400 |
400 |
102 |
515 |
488 |
298 |
860 |
20-Ф30 |
LDE-200 |
|
GB阀体尺寸(mm)配LDX电动执行器 |
||||||||
|
规格型号 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-电动头 |
|
LDBUA40 |
40 |
43 |
125 |
94 |
63 |
348 |
4-Ф18 |
LDX-005 |
|
LDBUA50 |
50 |
43 |
125 |
94 |
63 |
348 |
4-Ф18 |
LDX-005 |
|
LDBUA65 |
65 |
46 |
145 |
112 |
70 |
356 |
4-Ф18 |
LDX-005 |
|
LDBUA80 |
80 |
46 |
160 |
121 |
83 |
370 |
4-Ф18 |
LDX-010 |
|
LDBUA100 |
100 |
52 |
180 |
153 |
105 |
389 |
8-Ф18 |
LDX-010 |
|
LDBUA125 |
125 |
56 |
210 |
182 |
115 |
403 |
8-Ф18 |
LDX-016 |
|
LDBUA150 |
150 |
56 |
240 |
209 |
137 |
484 |
8-Ф22 |
LDX-020 |
|
LDBUA200 |
200 |
60 |
295 |
262 |
164 |
579 |
8-Ф22 |
LDX-040 |
|
LDBUA250 |
250 |
68 |
350 |
319 |
206 |
584 |
12-Ф26 |
LDX-060 |
|
LDBUA300 |
300 |
78 |
400 |
373 |
23 |
642 |
12-Ф26 |
LDX-080 |
|
LDBUA350 |
350 |
78 |
460 |
405 |
248 |
812 |
16-Ф30 |
LDX-100 |
|
LDBUA400 |
400 |
102 |
515 |
488 |
298 |
866 |
20-Ф30 |
LDX-200 |
LDBUA系列 电动对夹软密封蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
