明杆楔式单闸板闸阀
更新：2022/7/5 13:55:23 点击：
- 品牌： 工开阀门
- 型号： QZ541Y
产品介绍
QZ541Y明杆楔式单闸板闸阀特点：
1、流体阻力小，密封面受介质的冲刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制，不扰流、不降低压力。
4、形体简单，结构长度短，制造工艺性好，适用范围广。
QZ541Y明杆楔式单闸板闸阀性能：
|
公称通径 (mm) |
DN150～ DN400 |
|
|
工作压力 (MPa) |
≤ 0.4～0.6 |
|
|
试验压力(MPa) |
壳体 |
1.5 倍工作压力 |
|
密封
|
1.1 倍工作压力 |
|
|
工作温度 (℃ ) |
≤ 450℃ |
|
|
适应介质 |
空气、 烟气 |
|
QZ541Y明杆楔式单闸板闸阀制造标准：
QZ541Y明杆楔式单闸板闸阀技术参数：
QZ541Y明杆楔式单闸板闸阀零部件材料表：
|
主要材料： |
铸铁 |
|
材质： |
铸铁 |
|
密封形式： |
软密封型 |
|
零部件及配件： |
阀体 |
QZ541Y明杆楔式单闸板闸阀结构：（图）

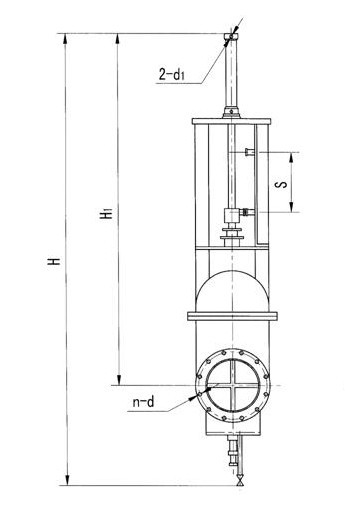

QZ541Y明杆楔式单闸板闸阀外观尺寸：
|
DN |
L |
D |
B |
n-d |
S |
H |
H1 |
L1 |
参考质量 (kg) |
|
150 |
300 |
265 |
22 |
12-Φ18 |
190 |
2211 |
1861 |
341 |
250 |
|
200 |
340 |
350 |
240 |
2261 |
1911 |
315 |
|||
|
250 |
400 |
12-Φ22 |
290 |
2311 |
1961 |
330 |
|||
|
300 |
440 |
30 |
340 |
2937 |
2185 |
357 |
615 |
||
|
350 |
400 |
500 |
1987 |
2235 |
706 |
||||
|
400 |
550 |
16-Φ27 |
450 |
3169 |
2419 |
995 |
QZ541Y明杆楔式单闸板闸阀同类产品：
QZ541Y明杆楔式单闸板闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
