气动卫生级卡箍球阀
更新：2022/7/11 10:41:47 点击：
- 品牌： 工开阀门
- 型号： LDBAAKP
产品介绍
LDBAAKP系列 气动卫生级卡箍球阀技术参数：
|
气缸形式 双作用、单作用 |
|
环境温度 -20℃～+80℃ |
|
气源压力 双作用4～8bar,单作用5～8bar |
LDBAAKP系列 气动卫生级卡箍球阀零部件材料表：
|
序号 |
零件名称 |
材质C |
材质R |
|
1 |
左阀体 |
304 |
316 |
|
2 |
O型圈 |
无毒橡胶 |
无毒橡胶 |
|
3 |
阀座 |
PTFE |
PTFE |
|
4 |
吊环螺栓 |
304 |
316 |
|
5 |
卡箍 |
304 |
316 |
|
6 |
球体 |
304 |
316 |
|
7 |
阀座 |
PTFE |
PTFE |
|
8 |
垫片 |
无毒橡胶 |
无毒橡胶 |
|
9 |
阀体 |
304 |
316 |
|
10 |
螺母 |
304 |
316 |
|
11 |
垫片 |
PTFE |
PTFE |
|
12 |
蝶形螺母 |
304 |
316 |
|
13 |
阀杆 |
304 |
316 |
|
14 |
垫圈 |
304 |
316 |
|
15 |
填料 |
PTFE |
PTFE |
|
16 |
压盖 |
304 |
316 |
|
17 |
连接支架 |
304 |
316 |
|
18 |
气动装置 |
LDP |
LDSK |
|
19 |
位置指示器 |
塑料 |
塑料 |

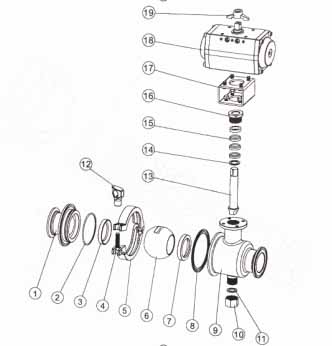

LDBAAKP系列 气动卫生级卡箍球阀结构：（图）
LDBAAKP系列 气动卫生级卡箍球阀外观尺寸：
|
主要外形连接尺寸JLWQ681F |
||||||
|
型号 |
ISO |
in |
D |
L |
L1 |
H |
|
LDBAAKP20 |
20 |
1/2 |
50.5 |
95 |
104 |
52/63 |
|
LDBAAKP25 |
25 |
3/4 |
50.5 |
120 |
410 |
63/83 |
|
LDBAAKP32 |
32 |
1 |
50.5 |
130 |
140 |
63/105 |
|
LDBAAKP38 |
38 |
1/4 |
50.5 |
140 |
164 |
83/105 |
|
LDBAAKP51 |
51 |
1 1/2 |
64 |
170 |
164 |
83/105 |
|
LDBAAKP63 |
63 |
2 |
77.5 |
190 |
190 |
105/125 |
|
LDBAAKP76 |
76 |
2 1/2 |
91 |
210 |
210 |
105/125 |
|
LDBAAKP89 |
89 |
3 |
106 |
220 |
247 |
105/125 |
|
LDBAAKP102 |
102 |
4 |
119 |
240 |
270 |
125/160 |
LDBAAKP系列 气动卫生级卡箍球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
