SFA-22C150T、SFA-22C300T冷冻机用安全阀特点:
1、结构小巧,重量轻,适用于冷冻设备主机超压保护的安全装置
2、全身采用黄铜棒材加工而成,密封采用聚四氟乙烯F4材料,密封性能高
SFA-22C150T、SFA-22C300T冷冻机用安全阀性能:
型 号 |
SFA-22C150T |
SFA-22C300T |
压力级 |
150psi |
300psi |
公称通径 |
1/2” 、1” |
1/2”、3/4”、1” |
强度试验压力 |
3MPa |
7.5MPa |
排放压力 |
≤1.1倍整定压力 |
|
密封压力 |
≥0.85倍整定压力 |
|
密 封 性 |
气压试验2分钟无泄漏 |
|
适用温度 |
-40℃~150℃ |
|
适用介质 |
R12、R22、R500等安全利昂及冷冻机油 |
SFA-22C150T、SFA-22C300T冷冻机用安全阀零部件材料表:
零件名称 |
材料 |
阀 体 |
HPb59-1/H62 |
阀 瓣 |
HPb59-1/H62 |
密封圈 |
F-4 |
弹 簧 |
50CrVA+镀镍 |
调整螺母 |
HPb59-1/H62 |
垫 片 |
T3 |
螺 母 |
HPb59-1/H62 |

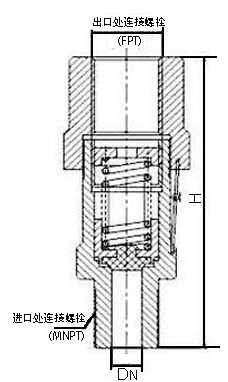

SFA-22C150T、SFA-22C300T冷冻机用安全阀结构:(图)
SFA-22C150T、SFA-22C300T冷冻机用安全阀外观尺寸:
规格 Size mm(in) |
in |
H (mm) |
|
进口A Inlet A |
出口B outlet B |
||
DN8(1/4) |
1/4-18MNPT |
5/8-18UNF |
80 |
DN10(3/8) |
3/8-18MNPT |
5/8-18UNF |
90 |
DN15(1/2) |
1/2-14MNPT |
7/8-14UNF |
95 |
DN20(3/4) |
3/4-14MNPT |
3/4-14FNPT |
100 |
DN25(1) |
1-11.5MNPT |
1-11.5FNPT |
120 |
DN32(1/4) |
1/4-11.5MNPT |
1/2-11.5FNPT |
175 |
SFA-22C150T、SFA-22C300T冷冻机用安全阀维护保养:
1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。
2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。
3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。
4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。
6、应对阀门的密封性能进行试验,确保其性能。
7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。
8、如手轮丢失,应及时配齐,而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门,避免对其敲打,或者支撑重物等。
其它需知,敬请来电13671965985咨询,全天侯为您服务!
定货需知:(备有表格请提供邮箱)
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称,型号,材质。
3. 标明现场工况:介质,温度,环境要求。
4. 产品连接方式,启闭操作方式。
5. 定制数量,恰谈时确定的样图(L/H)。
6. 收货单位,收货人,地址,收验时间,联系电话。
