Q641F气动球阀
更新：2022/7/18 10:30:10 点击：
- 品牌： 工开阀门
- 型号： Q641F
产品介绍
Q641F气动球阀特点：
1． 流体阻力小，其阻力系数与同长度的管段相等。2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。）
Q641F气动球阀性能：
|
型号 |
公称压力 |
试验压力 |
适用温度/℃ |
适用介质 |
||
|
壳体 |
液体密封 |
气体密封 |
||||
|
Q641F-25C |
2.5 |
3.75 |
2.75 |
0.6 |
≤150 |
水、汽、油品等 |
|
Q641F-25P |
弱腐蚀材质 |
|||||
|
Q641F-25R |
腐蚀性介质 |
|||||
Q641F气动球阀零部件材料表：
|
型号 |
零件名称 |
|||
|
阀体 |
球体、阀杆 |
密封圈 |
填料 |
|
|
Q641F-25C |
碳素钢铸件或锻件 |
2GrL3 |
增强聚四氟乙烯 |
聚四氟乙烯 |
|
Q641F-25P |
铬镍钛不锈钢铸件或锻件 |
铬镍钛不锈钢 |
||
|
Q641F-25R |
铬镍钼钛不锈钢铸件或锻件 |
铬镍钼钛不锈钢 |
||

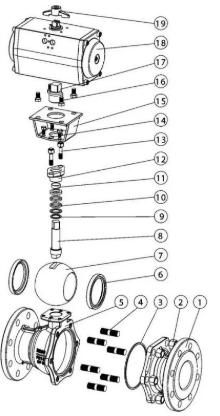

Q641F气动球阀结构：（图）

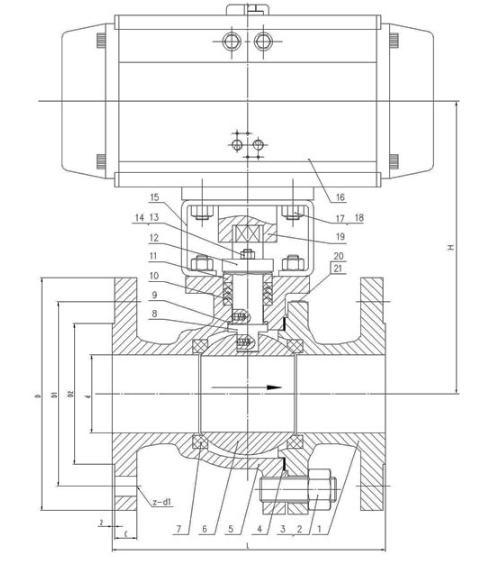

Q641F气动球阀外观尺寸：
|
公称通径 |
尺寸mm |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
气动装置型号 |
电动装置型号 |
|
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
225 |
QGSY50 |
ZY05 |
|
20 |
140 |
105 |
75 |
55 |
16 |
4-Φ14 |
227 |
QGSY50 |
ZY05 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-Φ14 |
233 |
QGSY50 |
ZY05 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-Φ18 |
259 |
QGSY65 |
ZY10 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-Φ18 |
267 |
QGSY65 |
ZY10 |
|
50 |
200 |
160 |
125 |
100 |
20 |
4-Φ18 |
278 |
QGSY65 |
ZY10 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-Φ18 |
363 |
QGSY80 |
ZY10 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-Φ18 |
383 |
QGSY105 |
ZY20 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-Φ23 |
552 |
QGSY105 |
ZY20 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-Φ25 |
576 |
QGSY125 |
ZY40 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-Φ25 |
604 |
QGSY160 |
ZY60 |
Q641F气动球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
