液位计阀
更新：2022/7/6 13:55:30 点击：
- 品牌： 工开阀门
- 型号： JX49W/H
产品介绍
JX49W/H液位计阀特点：
JX49W液位计结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且操作简便、迅速， JX49W/H液位计针型截止阀使用于水,油,气等腐蚀性与非腐蚀性介质。
JX49W/H液位计阀性能：
|
试验项目 |
压力值 |
|
公称压力 |
16 |
|
壳体试验 |
24 |
|
密封试验 |
17.6 |
|
气压试验 |
9.6 |
|
适用温度 |
≤180℃ |
|
适用介质 |
水、蒸汽 |
JX49W/H液位计阀零部件材料表：
|
零件名称 |
材质 |
|
法兰 |
20# A105 SS304 SS304L SS316 SS316L |
|
管接头 |
20# A105 SS304 SS304L SS316 SS316L |
|
密封圈 |
橡胶 |
|
卡套 |
20# A105 SS304 SS304L SS316 SS316L |
|
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
填料垫 |
PTFE 柔性石墨 金属盘根 |
|
填料 |
PTFE 柔性石墨 |
|
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
|
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |

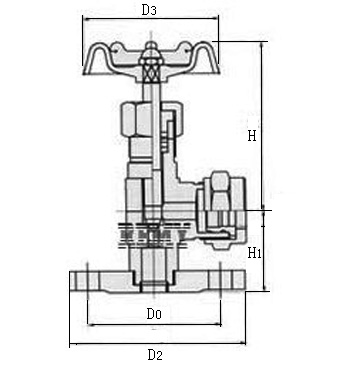

JX49W/H液位计阀结构：（图）
JX49W/H液位计阀外观尺寸：
|
型号 |
D0 |
D2 |
D3 |
H |
H1 |
|
JX49W/H-1 |
ø19 |
ø96 |
ø60 |
97.5 |
47 |
|
JX49W/H-2 |
ø19 |
ø104 |
ø60 |
97.5 |
49 |
|
JX49W/H-3 |
ø19 |
ø112 |
ø60 |
97.5 |
47 |
JX49W/H液位计阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
