燃气专用电磁阀
更新：2022/7/8 12:23:58 点击：
- 品牌： 工开阀门
- 型号： LD77
产品介绍
LD77系列 燃气专用电磁阀技术参数：
|
介质温度：-5℃～80℃ |
|
工作压力：0～8bar |
|
运作方式：直动式 |
|
工作型式：常闭型、常开型、防爆型 |
|
阀体材质：黄铜、铸铁 |
|
密封材质：NBR、FKM |
LD77系列 燃气专用电磁阀零部件材料表：
|
代号 |
功能选项 |
功能说明 |
线圈参数：AC220V 110V, DC24V 12V |
|
|
NO |
常闭型 |
通电阀开，断电阀关 |
防护等级：IP54（普通线圈） IP65(防爆线圈) H级 |
|
|
K |
常开型 |
通电阀关，断电阀开 |
额定功率： |
DN15～25mm，AC 20VA,DC 19W |
|
E |
防爆型 |
防爆等级：ExdII BT4 |
DN35～50mm，AC 46VA,DC 30W |
|
|
选配：NPT螺纹，RC螺纹（定做） |
DN65～100mm，AC 50VA,DC 30W |
|||

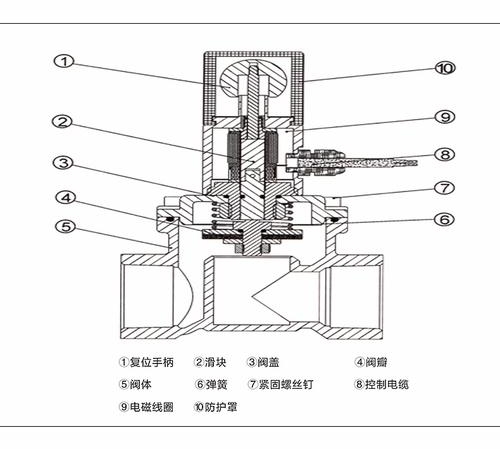

LD77系列 燃气专用电磁阀结构：（图）
LD77系列 燃气专用电磁阀外观尺寸：
|
规格参数表(螺纹连接) |
||||||
|
型号 |
接口G |
通径mm |
Cv值 |
L |
H/常开 |
工作压力（bar) |
|
LD7715 |
1/2 |
15 |
4.5 |
69 |
117/135 |
0～4～8 |
|
LD7720 |
3/4 |
20 |
7.5 |
73 |
124/142 |
0～4～8 |
|
LD7725 |
1 |
25 |
12 |
99 |
135/150 |
0～4～8 |
|
LD7732 |
1 1/4 |
32 |
22 |
115 |
154/190 |
0～4～8 |
|
LD7740 |
1 1/2 |
40 |
30 |
120 |
162/160 |
0～4～8 |
|
LD7750 |
2 |
50 |
48 |
154 |
185/215 |
0～4～8 |
|
|
||||||||
|
规格参数表(法兰连接)（"C"代表铸铁材质，“A”代表另外一种线圈）(LD7740CF和LD7750CF两款不能做防爆） |
||||||||
|
型号 |
通径mm |
Cv值 |
L |
H/常开 |
D |
D1 |
n-Φd |
工作压力（bar) |
|
LD7725F |
25 |
12 |
135 |
166/180 |
110 |
85 |
4-Φ14 |
0～4～8 |
|
LD7732F |
32 |
22 |
142 |
204/235 |
135 |
100 |
4-Φ18 |
0～4～8 |
|
LD7740F |
40 |
30 |
149 |
217/240 |
145 |
110 |
4-Φ18 |
0～4～8 |
|
LD7750F |
50 |
48 |
164 |
224/255 |
156 |
125 |
4-Φ18 |
0～4～8 |
|
LD7740CF |
40 |
30 |
175 |
220 |
110 |
150 |
4-Φ18 |
0～4～8 |
|
LD7750CF |
50 |
48 |
220 |
240 |
125 |
165 |
4-Φ18 |
0～4～8 |
|
LD7765CF |
65 |
55 |
258 |
330 |
145 |
185 |
4-Φ18 |
0～2 |
|
LD7780CF |
80 |
85 |
280 |
330 |
160 |
200 |
4-Φ18 |
0～2 |
|
LD77100CF |
100 |
129 |
354 |
390 |
180 |
220 |
4-Φ18 |
0～2 |
|
LD77100ACF |
100 |
129 |
350 |
408 |
220 |
180 |
8-Φ18 |
0～2 |
|
LD77125ACF |
125 |
180 |
400 |
424 |
250 |
210 |
8-Φ18 |
0～2 |
|
LD77150ACF |
150 |
250 |
480 |
515 |
285 |
240 |
8-Φ22 |
0～2 |
|
LD77200ACF |
200 |
420 |
600 |
540 |
340 |
295 |
8-Φ22 |
0～2 |
|
LD77250ACF |
250 |
660 |
730 |
573 |
395 |
350 |
12-Φ22 |
0～2 |
|
LD77300ACF |
300 |
890 |
850 |
608 |
445 |
400 |
12-Φ22 |
0～2 |
|
LD77350ACF |
350 |
1060 |
98 |
700 |
505 |
460 |
16-Φ22 |
0～2 |
LD77系列 燃气专用电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
