高压平板闸阀

更新：2022/7/5 14:45:42 点击：

品牌：工开阀门
型号： ZF43Y

产品介绍

ZF43Y高压平板闸阀特点：

1、产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型。
2、.阀门中腔采用压力自紧式密封结构，介质压力越高,密封性能越好。
3、支管两端为对焊连接，适应不同的接管要求。
4、阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5、高温耐压部件采用耐热合金钢制造,安全可靠,性能稳定,使用寿命长。

ZF43Y高压平板闸阀性能：

压力等级		常温试验压力			适用温度℃	适用介质
压力等级		气体密封	液体密封	气体温度	适用温度℃	基本型	型号前加"K"
公称压力	1.6	1.76	1.76	2.4	-29～121℃或按用户要求	石油、天然气成品油等	含H2S、CO2的天然气、石油等
	2.5	2.75	2.75	3.75
	4.0	4.4	4.4	6.0
	6.4	7.04	7.04	9.6
	10.0	11.0	11.0	15.0
	16.0	17.6	17.6	24.0
磅级	150	2.07	2.07	2.93
	300	5.52	5.52	7.58
	400	7.31	7.31	10.0
	600	11.03	11.03	1

ZF43Y高压平板闸阀零部件材料表：

零件名称		阀体、阀盖		闸板	阀座	阀杆	阀杆螺母	密封圈	○形密封圈
		铸件	板焊件
材料	非腐蚀介质	WCB	碳钢或低合金钢板 l	碳钢板（MoS2处理） 2Cr13 carbon steel lathy (MoS2 dealwith)	碳钢（表面进行特殊处理）	碳钢、合金钢（表面进行特殊处理）	铝黄铜	聚四氟乙烯PTFE	丁腈橡胶
	含硫介质	A351 CF3M		304 316L		318钢		增强聚四氟乙烯 R-teflon	氟橡胶

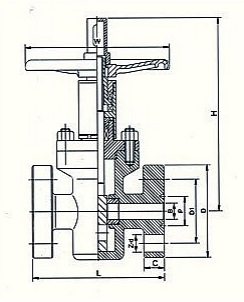

ZF43Y高压平板闸阀结构：（图）

ZF43Y高压平板闸阀外观尺寸：

公称压力PN (MPa)	公称通径DN(mm)	外形尺寸(mm)
公称压力PN (MPa)	公称通径DN(mm)	L	H	Dn	D1	D	b	Z-Φd		D0
16 20	25	210	205	25	50.8	150	29	4-26		200
	32	230	220	29	60.32	160	29	4-26		240
	40	260	254	36	68.27	180	32	4-30		280
	50	300	312	45	95.25	215	39	8-26		300
	65	340	330	58	107.95	245	42	8-30		320
	80	390	411	72	123.82	240	39	8-26		360
	100	450	443	90	149.22	295	45	8-33		400
	150	600	605	135	211.15	380	56	12-33		600
	200	750	710	180	269.88	470	64	12-39		650
25 35	25	210	205	23	50.8	150	29	4-26		200
	32	230	220	29	60,32	160	29	4-26		240
	40	260	254	36	68.27	180	32	4-30		280
	50	300	312	45	95.25	215	39	8-26		300
	65	340	330	58	107.95	245	42	8-30		320
	80	390	41 1	72	136.52	265	48	8-33		360
	100	450	443	90	161.92	310	55	8-36		400
	150	600	605	135	211.18	395	83	12-39		600
	200	750	710	180	269.88	485	92	12-45		650
45	25	210	205	23	60.32	160	35	4-26		200
	32	230	220	29	72.24	185	39	4-30		240
	40	260	254	36	82.55	205	45	4-33		280
	50	300	312	45	101.6	235	51	8-30		300
	65	340	330	58	111.12	265	58	8-33		320
	80	390	411	72	127.OO	305	67	8-36		360
	100	450	443	90	157.18	355	77	8-42		400
	150	600	605	135	228.60	485	108	8-55		600
	200	750	710	180	279.40	438	550	127	12-55		650
