大口径两位三通电磁阀
更新：2022/7/8 15:19:31 点击：
- 品牌： 工开阀门
- 型号： LD62B
产品介绍
LD62B系列 大口径两位三通电磁阀技术参数：
|
介质温度：C3:-20℃～80℃ C4:-20℃～180℃ |
|
工作压力：0.3～16bar，2.5MPA/4.0MPA/6.4MPA(特制型） |
|
运作方式：先导活塞式 |
|
工作型式：一进两出、两进一出、防爆型 |
|
阀体材质：黄铜、SS316 |
|
密封材质：NBR、VITON 、PTFE |
LD62B系列 大口径两位三通电磁阀零部件材料表：
|
代号 |
功能选项 |
功能说明 |
线圈参数：AC220V 110V 24V DC24V 12V |
|
E |
防爆型 |
防爆等级ExdIIBT4 |
电压公差：±10% |
|
231 |
一进两出 |
通电：1流向2，断电：1流向3 |
防护等级：IP54（普通线圈） IP65(防爆线圈) |
|
232 |
两进一出 |
通电：2流向1，断电：3流向1 |
额定功率： AC ?,DC ? |
LD62B系列 大口径两位三通电磁阀结构：（图）

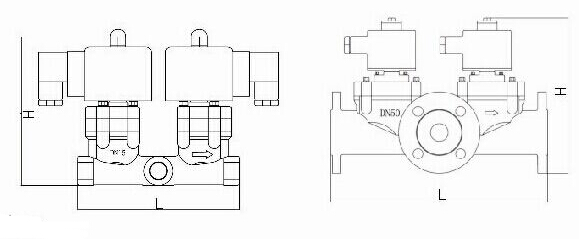

LD62B系列 大口径两位三通电磁阀外观尺寸：
|
规格参数表(螺纹连接) |
|||||||
|
型号 |
接口G |
通径mm |
Cv值 |
L |
H/防爆 |
工作压力（bar) |
|
|
LD6205B |
1/4 |
5 |
0.32 |
|
|
0.3～6 |
0.3～16 |
|
LD6206B |
1/4 |
6 |
0.54 |
|
|
0.3～6 |
0.3～16 |
|
LD6208B |
1/4 |
8 |
0.80 |
|
|
0.3～6 |
0.3～16 |
|
LD6210B |
1/2 |
10 |
1.4 |
|
|
0.3～6 |
0.3～16 |
|
LD6215B |
1/2 |
15 |
2.8 |
145 |
138/149 |
0.3～6 |
0.3～16 |
|
LD6220B |
3/4 |
20 |
5.4 |
170 |
148/186 |
0.3～6 |
0.3～16 |
|
LD6225B |
1 |
25 |
8.5 |
195 |
162/186 |
0.3～6 |
0.3～16 |
|
LD6232B |
1 1/4 |
32 |
14 |
235 |
173/196 |
0.3～6 |
0.3～16 |
|
LD6240B |
1 1/2 |
40 |
18 |
256 |
189/207 |
0.3～6 |
0.3～16 |
|
LD6250B |
2 |
50 |
28 |
298 |
206/222 |
0.3～6 |
0.3～16 |
|
|
|||||||||
|
规格参数表(法兰连接) |
|||||||||
|
型号 |
通径mm |
Cv值 |
L |
H/防爆 |
ΦD |
ΦK |
n-Φd |
工作压力（bar) |
|
|
LD6215B |
15 |
2.8 |
170 |
165/178 |
94 |
65 |
4-Φ14 |
0.3～6 |
0.3～16 |
|
LD6220B |
20 |
5.4 |
195 |
176/205 |
103 |
75 |
4-Φ14 |
0.3～6 |
0.3～16 |
|
LD6225B |
25 |
8.5 |
205 |
202/217 |
115 |
85 |
4-Φ14 |
0.3～6 |
0.3～16 |
|
LD6232B |
32 |
14 |
248 |
223/238 |
135 |
100 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6240B |
40 |
18 |
266 |
232/253 |
145 |
110 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6250B |
50 |
28 |
306 |
253/265 |
160 |
125 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6265B |
5 |
40 |
388 |
298/323 |
180 |
145 |
4-Φ18 |
0.3～6 |
0.3～16 |
|
LD6280B |
6 |
65 |
416 |
322/347 |
195 |
160 |
8-Φ18 |
0.3～6 |
0.3～16 |
|
LD62100B |
8 |
100 |
514 |
358/383 |
215 |
180 |
8-Φ18 |
0.3～6 |
0.3～16 |
LD62B系列 大口径两位三通电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
