电动O形三通球阀
更新：2022/7/14 13:59:13 点击：
- 品牌： 工开阀门
- 型号： ZKRQR
产品介绍
ZKRQR系列电动O形三通球阀性能：
公称压力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
公称通径：DN20～300mm
工作温度：硬密封：-40～300℃ 软密封：-40～180℃
工作电压：220V、380V
阀座形式：不锈钢可动硬密封、PTFE软密封。
主要材质：阀体 (1)WCB (2)304 (3)316 (4)316L
阀芯 (1)304 (2)316 (3)316L
流体范围： 空气、水、气体、石油和石化产品、腐蚀性介质
表面处理: 抛光
ZKRQR系列电动O形三通球阀零部件材料表：
|
阀门材料 |
|||
|
1) 轴 Shaft |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 防松螺母 Lock nut |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 压紧环型螺母 Gland nut ring |
不锈钢 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 顶部密封环 至p tight ring |
聚四氯乙烯 P.T.F.E. |
|
|
|
5) O环 O-Ring |
氟橡胶 VITON |
|
|
|
6) 垫圈 Washer |
聚四氯乙烯 P.T.F.E. |
|
|
|
7) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
|
8) 阀体 Body |
不锈钢 ANSI316 |
1.4408 |
|
|
9) 球阀 Ball |
不锈钢 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
10) 顶部密封 End sealings |
聚四氯乙烯 P.T.F.E. |
|
|
|
11) 端部 End |
不锈钢 ANSI316 |
1.4408 |
|
|
12) 法兰 Flange |
不锈钢 ANSI316 |
1.4408 |
|

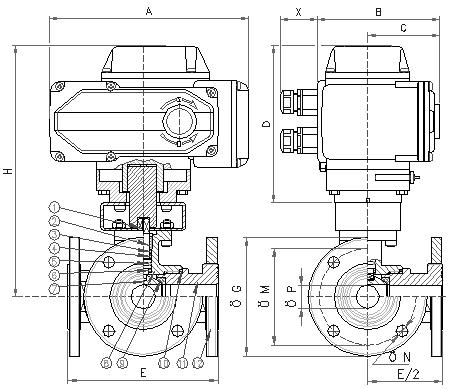

ZKRQR系列电动O形三通球阀结构：（图）
ZKRQR系列电动O形三通球阀外观尺寸：
|
DN |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
内螺纹尺寸 |
GAS |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
|
通径 |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
P. 阀门 |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN25 |
PN25 |
|
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
256,5 |
256,5 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
156,5 |
156,5 |
|
C |
mm. |
68 |
68 |
68 |
68 |
94 |
94 |
94 |
94 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
185 |
185 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
120 |
130 |
140 |
150 |
180 |
200 |
220 |
240 |
|
ΦG |
mm. |
90 |
95 |
105 |
115 |
140 |
1450 |
165 |
185 |
|
ΦM |
mm. |
60 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
|
ΦN |
mm. |
14/4 |
14/4 |
14/4 |
14/4 |
18/4 |
18/4 |
18/4 |
18/4 |
|
H |
mm. |
249,5 |
252,5 |
260 |
264,5 |
304,5 |
312 |
275,5 |
284,5 |
|
T. of cycle 50/60 Hz |
s. |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
|
重量 |
Kg. |
8,1 |
8,6 |
10,1 |
11,5 |
20,5 |
23,7 |
28 |
32,6 |
ZKRQR系列电动O形三通球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
