X71X手柄消防信号蝶阀
更新：2022/7/4 16:46:00 点击：
- 品牌： 工开阀门
- 型号： X71X手柄消防信号蝶阀
产品介绍
主要技术参数：
(1)工作介质：水、油、气体
(2)最大工作压力：1.2MPa
(3)试验压力：2.4MPa
(4)适应环境温度：4℃～70℃
(5)操作方式：手柄快开式
(6)开关容量：DC24V 0.5A；AC220V 1A
(7)连接方式：对夹连接
(8)电气连接：公共线-红色；常开触点-蓝色；常闭触点-黑色

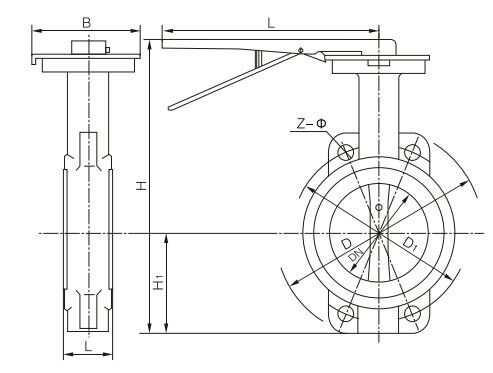

型号规格及外形尺寸
|
规格型号 |
公称通径 |
D（mm） |
d（mm） |
H（mm） |
B（mm） |
L（mm） |
H1（mm） |
|
ZSXDF7-Q-50-12-S |
DN50 |
Φ125 |
Φ145 |
255 |
46 |
150 |
238 |
|
ZSXDF7-Q-65-12-S |
DN65 |
Φ145 |
Φ145 |
300 |
50 |
150 |
250 |
|
ZSXDF7-Q-80-12-S |
DN80 |
Φ160 |
Φ145 |
305 |
50 |
150 |
274 |
|
ZSXDF7-Q-100-12-S |
DN100 |
Φ180 |
Φ145 |
320 |
56 |
150 |
304 |
|
ZSXDF7-Q-125-12-S |
DN125 |
Φ210 |
Φ145 |
370 |
58 |
150 |
333 |
|
ZSXDF7-Q-150-12-S |
DN150 |
Φ240 |
Φ145 |
400 |
59 |
150 |
360 |
|
ZSXDF7-Q-200-12-S |
DN200 |
Φ295 |
Φ280 |
465 |
64 |
200 |
/ |
工开阀门承诺：
（1）严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。
（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
