法兰式不锈钢活塞电磁阀
更新：2022/7/8 11:40:22 点击：
- 品牌： 工开阀门
- 型号： LD71
产品介绍
LD71系列 法兰式不锈钢活塞电磁阀技术参数：
|
介质温度：C2: -20℃～90℃ C5： -25℃～220℃ |
|
|
工作压力：0～10bar, 0.3～16bar ,1～64bar可以定做 |
|
|
运作方式：直动式 先导式 |
|
|
工作型式：常闭型、常开型 |
|
|
阀体材质：SS304 |
|
|
密封材质：NBR、FKM、PTFE、紫铜 |
|
LD71系列 法兰式不锈钢活塞电磁阀零部件材料表：
|
代号 |
功能选项 |
功能说明 |
|
|
|
NO |
常闭型 |
通电阀开，断电阀关 |
|
|
|
K |
常开型 |
通电阀关，断电阀开 |
电气参数 |
|
|
E |
防爆型 |
防爆等级：ExdII BT4 |
线圈参数：AC220V 380V 110V 24V DC24V 12V |
|
|
S |
手动 |
手动功能 |
线圈参数：普通线圈IP54 ，防爆线圈IP65 |
|
|
X1 |
信号反馈 |
无源机械触点，适用气体介质 |
额定功率 |
AC DN≤25mm 45VA,DN≥32mm,70VA |
|
N |
带止回功能 |
限制流体单向流动，防止倒流 |
DC DN≤25mm 40W ,DN≥32mm,65W |
|
|
J |
节能模块 |
降低线圈温升和功耗 |
电器公差：±10% |
|

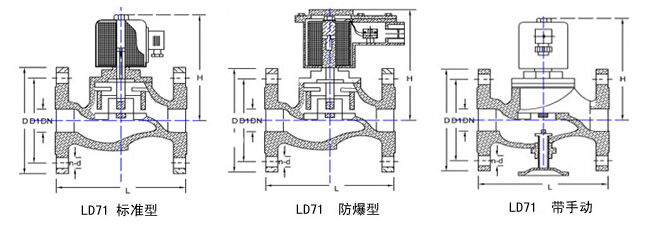

LD71系列 法兰式不锈钢活塞电磁阀结构：（图）
LD71系列 法兰式不锈钢活塞电磁阀外观尺寸：
|
规格参数表(法兰连接) (*常闭型1～64公斤级都可定做） |
||||||||||
|
型号 |
通径mm |
Kv值 |
L |
H/常开/防爆 |
D |
D1 |
b |
n-d |
工作压力（bar） |
|
|
常闭型 |
常开型 |
|||||||||
|
LD7115 |
15 |
2.8 |
90 |
152/175/185 |
95 |
65 |
|
4-Φ12 |
0～10/0.3～16 |
1～8 |
|
LD7120 |
20 |
5.4 |
115 |
155/175/185 |
105 |
75 |
|
4-Φ14 |
0～10/0.3～16 |
1～8 |
|
LD7125 |
25 |
8.5 |
125 |
158/178/188 |
115 |
85 |
|
4-Φ14 |
0～10/0.3～16 |
1～8 |
|
LD7132 |
32 |
14 |
140 |
168/188/198 |
135 |
100 |
|
4-Φ18 |
0～10/0.3～16 |
1～8 |
|
LD7140 |
40 |
18 |
165 |
175/195/205 |
145 |
110 |
|
4-Φ18 |
0～10/0.3～16 |
1～8 |
|
LD7150 |
50 |
28 |
190 |
185/205/215 |
160 |
125 |
|
4-Φ18 |
0～10/0.3～16 |
1～8 |
|
LD7165 |
65 |
40 |
250 |
265/ / |
185 |
145 |
|
4-Φ18 |
0.3～16 |
1～8 |
|
LD7180 |
80 |
65 |
270 |
275/ / |
200 |
160 |
|
8-Φ18 |
0.3～16 |
1～8 |
|
LD71100 |
100 |
100 |
320 |
373/ / |
220 |
180 |
|
8-Φ18 |
0.3～16 |
1～8 |
|
LD71125 |
125 |
150 |
400 |
416/ / |
250 |
210 |
|
8-Φ18 |
0.3～16 |
1～8 |
|
LD71150 |
150 |
250 |
400 |
400/ / |
285 |
240 |
|
8-Φ22 |
0.3～16 |
1～8 |
|
LD71200 |
200 |
420 |
|
|
340 |
295 |
|
12-Φ22 |
0.3～16 |
1～8 |
|
LD71250 |
250 |
660 |
|
|
405 |
355 |
|
12-Φ26 |
0.3～16 |
1～8 |
LD71系列 法兰式不锈钢活塞电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
